■商品詳細説明■

手掘り井戸掘り作業時に使用する、延長パイプ保持材です。
井戸が深くなり、延長パイプを多数連結した状態では、延長パイプの脱着や分割作業が難しくなる場合があります。

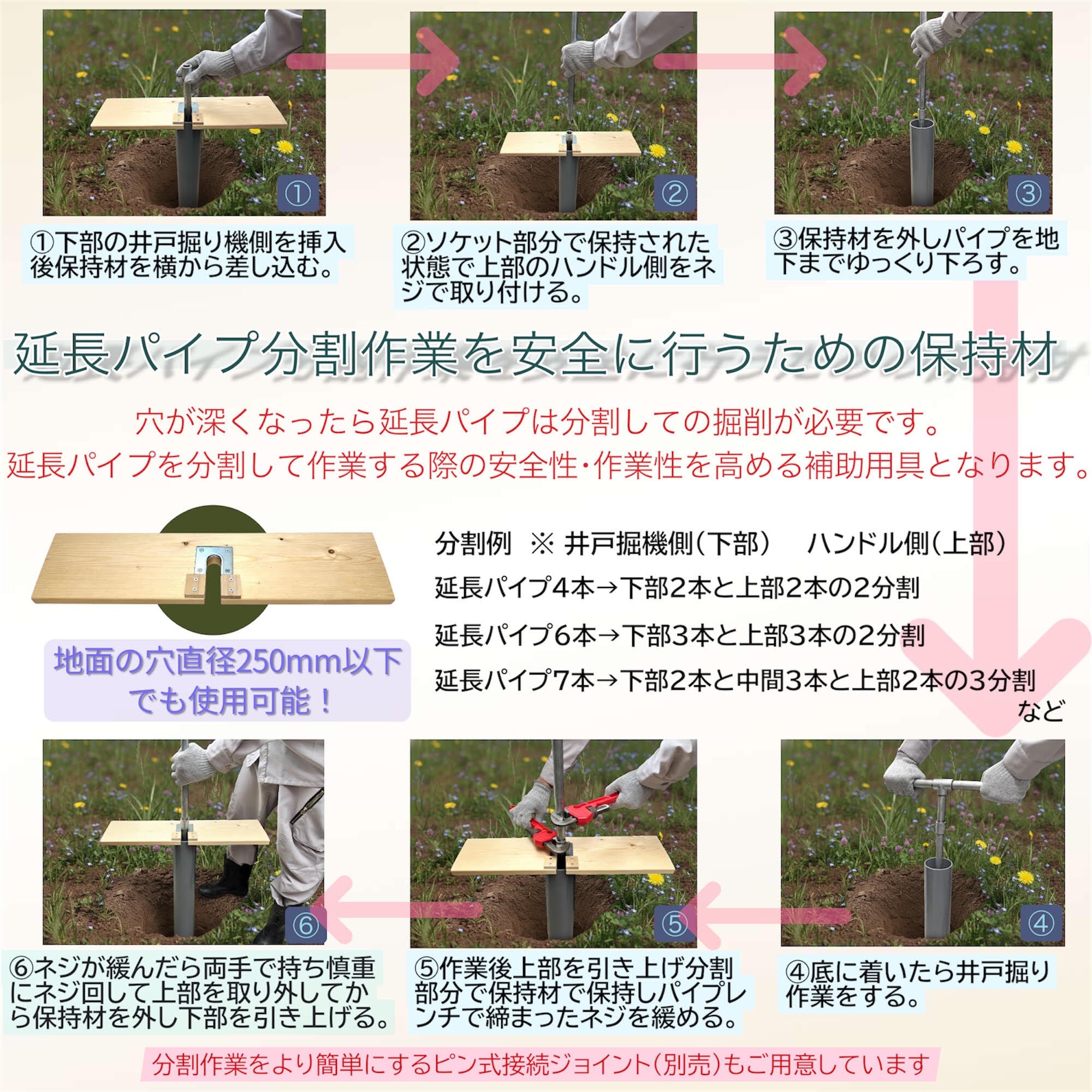

本商品は、延長パイプを複数本ずつ連結した状態で分割して作業する際に、脱着する部分へ横から差し込んで延長パイプを保持するための補助工具です。

エスワンツール（S1 TOOL）の延長パイプに対応しており、延長パイプを保持した状態で連結・分割作業を行うことができます。

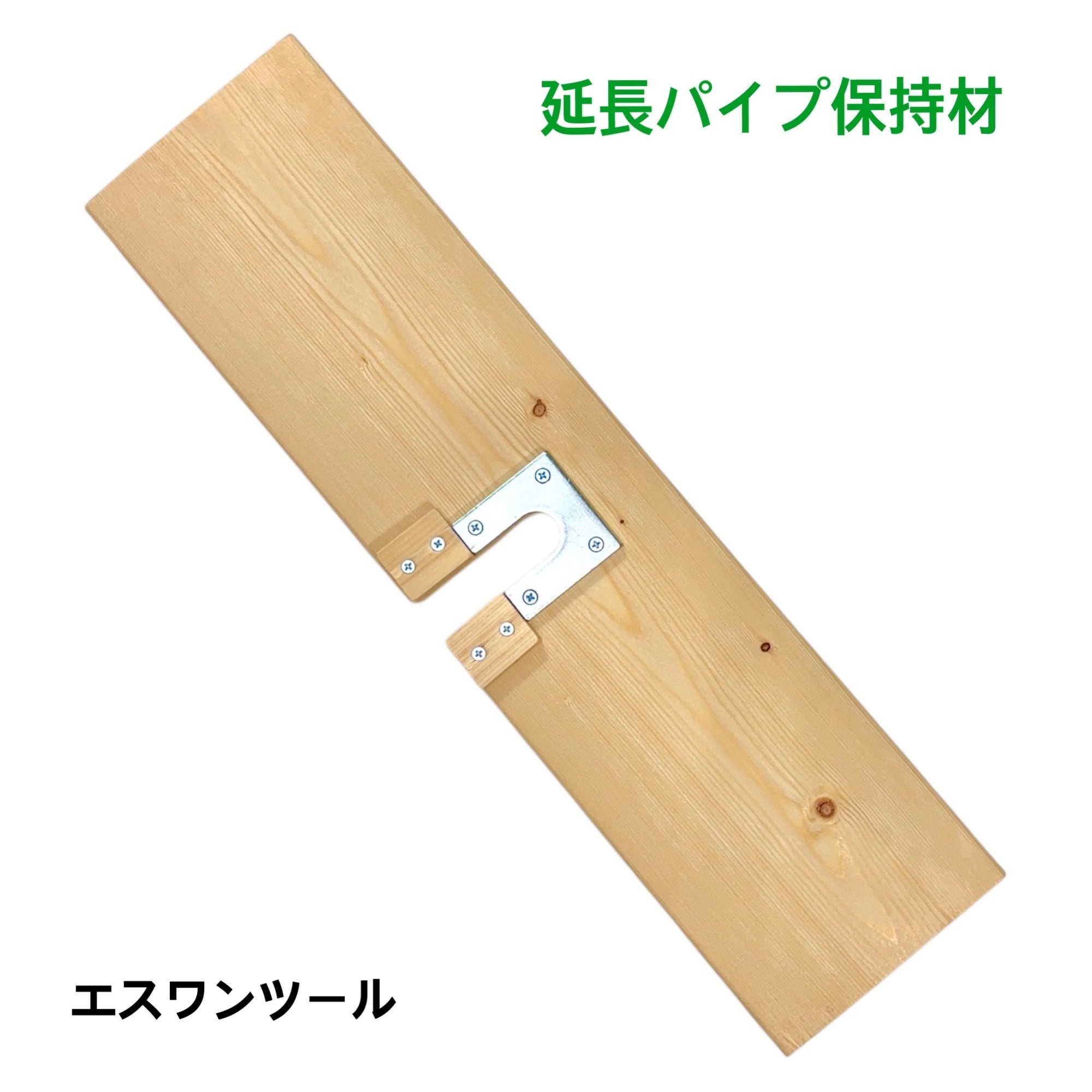

本製品は、エスワンツールにて製作・構成した延長パイプ保持材です。木材と金属で製作しています。

画像1枚目が出品商品の全てとなります。

■用途

・延長パイプを複数本連結した状態での分割・脱着作業用保持材
・深掘り作業時の補助工具

井戸掘り作業では、深く掘るほど延長パイプの本数が増えていきます。
そのような場合に本商品を使用し、延長パイプを複数本ずつ連結した状態で保持することで、長く連結された延長パイプを扱いやすくし、分割・脱着作業を行いやすくします。

■使用対象・対応

・エスワンツール（S1 TOOL）の延長パイプに対応
・延長パイプの脱着部分（ソケット部の下側）に横から差し込んで使用
延長パイプを分割・脱着する部分に本商品を差し込み、パイプを保持した状態で連結・分割作業を行います。

※ソケット部とは、延長パイプの太くなっている部分で、内側にネジがある箇所です。

■使用できる状況（目安）

・井戸枠 VU75 使用時
・井戸枠 VU100 使用時
・通常の地面に掘った丸穴（直径250mm以下）
・地面に掘った横長の穴（幅250mm以下）

地面に掘った穴（丸穴）で使用する場合は、穴径約250mm以下を目安として使用できます。

横長の穴の場合は、幅250mm以下の場合で使用できます。
横長の穴で保持材を使用する場合は、保持材を横長の穴に対して直角に、安定した状態で設置し、延長パイプが穴幅の中央付近になるようにして使用してください。保持材がずれたり落下したりしないことを確認し、必要に応じてずれないよう固定してから使用してください。

※横長の穴では、必ず保持材を穴に対して直角に設置し、動かない状態で使用してください。
保持材を横長の穴と平行に設置すると、穴の中へ落下するおそれがあります。

井戸枠を使用した井戸だけでなく、通常の地面に掘った穴でも使用することができます。
延長パイプ保持材を使用する際は傾斜のない安定した場所で、できるだけ水平に近い状態で使用してください。

■ 使用条件について

本製品を使用する場合は、安全のため地上での延長パイプは1回の連結を最大3本までとして下さい。
延長パイプを4本以上を使用して深く掘削する場合は、地上では4本以上を連結した状態で取り扱わないでください。本製品を使用して2分割や3分割するなど分割して取り扱ってください。
本製品を使用して延長パイプを分割して取り扱うことで、4本、5本、6本などより多くの延長パイプを使用した深掘り作業にも対応できます。
使用中にパイプやネジ接続部に曲がり、変形、緩みなどの異常や違和感を感じた場合は、直ちに作業を中止し、状態を確認してください。

【使用上の注意】

本商品は木材と金属を組み合わせた構造のため、使用環境や使用・保管方法によっては、水分を含むことで木材が柔らかくなったり、長期間の使用により劣化・変形する場合があります。
使用前には、木材部分に割れ、変形、腐食、著しい劣化などがないことを確認してください。
使用中に水が掛かった場合は水分を拭き取り、濡れた状態で長期間放置しないでください。作業終了後は十分に乾燥させ、乾燥した場所で保管してください。

本商品は、実際の井戸掘削作業における延長パイプの分割・脱着作業を補助するための保持材です。使用状況や木材部分の状態によって強度は変化します。
使用中に木材の割れ、変形、ぐらつきなどの異常や違和感を感じた場合は、直ちに使用を中止してください。

※本商品に人が乗ったり、踏み台として使用したりしないでください。

■構造・特徴

・延長パイプを保持した状態で連結・分割作業が可能
・木材と金属を組み合わせた構造
・深掘り作業時の延長パイプ脱着を補助

エスワンツールでは、実際に10m程度の井戸掘削作業を行った経験があります。
その経験をもとに、手掘り井戸掘り作業向けの道具として加工・構成しています。

■説明書について

延長パイプ保持材の使用方法および注意事項を記載した専用説明書をお付けしています。
ご使用前に説明書をよくお読みいただき、使用方法および注意事項をご確認のうえ、安全にご使用ください。

■注意事項

・丸穴で使用する場合は、穴の直径250mm以下を目安として使用してください。
・横長の穴で使用する場合は、穴の幅250mm以下を目安として使用してください。
・横長の穴で使用する場合は、保持材を穴に対して直角に設置し、延長パイプが穴幅の中央付近になるようにしてください。保持材がずれたり落下したりしないことを確認し、必要に応じてずれないよう固定してから使用してください。
・横長の穴に対して保持材を平行に設置すると、保持材が穴の中へ落下するおそれがあります。必ず穴に対して直角に設置してください。
・保持材は、傾斜のない安定した場所で、できるだけ水平に近い状態で使用してください。
・保持材を設置する場所が不安定な場合や、保持材がずれる、傾く、落下するおそれがある場合は使用しないでください。
・延長パイプを保持した状態で、保持材に過度な横方向の力を加えたり、無理に動かしたりしないでください。
・延長パイプや保持材に曲がり、変形、割れ、腐食、緩みなどの異常がある場合は使用しないでください。
・作業時はヘルメット、作業用手袋、安全靴、保護メガネ等の保護具を着用してください。
・井戸掘り作業では長い延長パイプを扱うため、作業者以外の人を作業範囲内に近づけないでください
・延長パイプや井戸掘り工具などが建物、車両、設備などに接触・落下しないよう、周囲に十分な作業スペースを確保してください。
・掘削場所によっては、地中に給排水管・ガス管・電線・通信ケーブルなどの埋設物がある場合があります。掘削前に周辺状況をご確認いただき、埋設物がある場所では掘削しないでください
・石や木の根など表層に障害物がある場合は、必要に応じてシャベル等で慎重に掘削してください。（本商品にシャベルは含まれていません）
・安全のため、掘削穴の中に入って作業しないでください。
・掘削穴の周囲の状態を確認し、崩落等の危険がないように、必要に応じて足場を作り安全に作業してください。
・本商品は延長パイプを保持するための補助工具です。使用者の判断で無理な重量や本数を保持しないでください。
・作業環境、地層条件、使用者の体力、延長パイプの本数、保持材の設置状態などにより、安全に使用できる条件や一度に保持できる本数は異なります。
・作業時は安全に配慮し、無理な作業は行わないでください。
