■商品詳細説明■

本商品は、手掘り井戸掘り作業で使用する、延長パイプ分割作業用のピン式接続ジョイントです。
井戸掘り作業では、掘削深度が深くなるにつれて延長パイプの本数が増え、作業途中で延長パイプを分割して取り外す必要が出てきます。

通常のネジ接続の場合、分割作業のたびにパイプレンチを使用してネジを緩める必要があり、深掘り作業では脱着作業に時間がかかる場合があります。
本商品は、延長パイプの分割作業をスムーズに行うための補助部品です。
ピン式接続ジョイントを使用することで、ピン固定による脱着ができる構造となっており、分割作業の効率向上を目的としています。

本製品は、エスワンツールにて製作・構成しています。金属製です。

■ 使用対象

本商品は
エスワンツール（S1 TOOL）の延長パイプに対応しています。
延長パイプ同士をピン式で接続する構造となっており、深掘り作業時の延長パイプ分割作業を行いやすくするための部品です。

■ 使用条件（重要）

本商品は
延長パイプ保持材（別売）との併用を前提に設計しています。
延長パイプ保持材でパイプを保持した状態で、延長パイプの連結・分割作業を行う際に使用します。

使用する際は、事前に分割位置を決め、井戸掘り機側（下部）とハンドル側（上部）に分けて準備してから作業します。

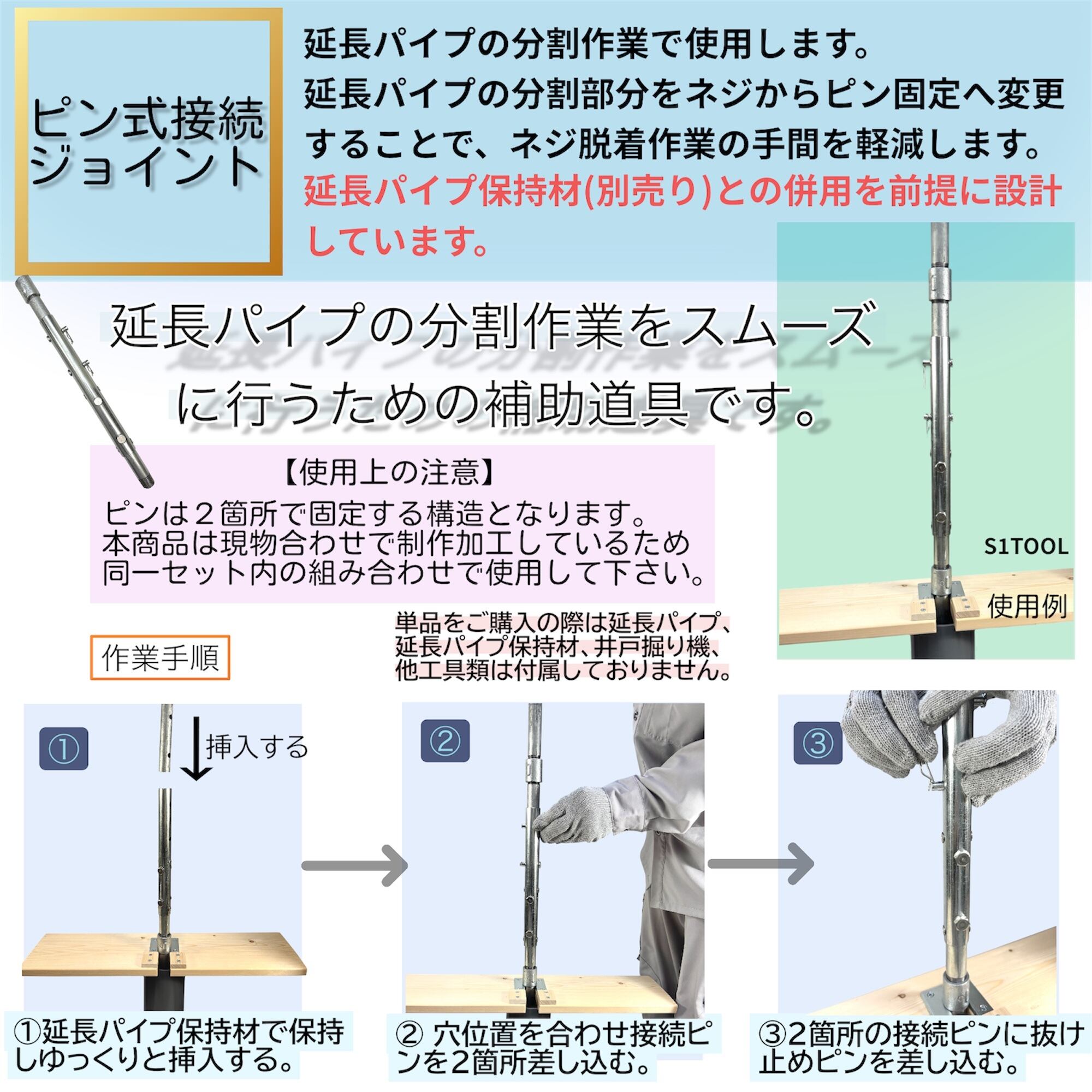

例えば、延長パイプを4本で作業している場合に、下部2本を固定、上部2本を固定しての2分割に分けて作業します。その際に分割部分にピン式接続ジョイントを取り付け、ジョイントを分離した状態で準備しておくことで使用できます。画像2枚目を参考にして下さい。

保持材（別売）で延長パイプを支えた状態でピンを抜き差しすることで、
延長パイプの分割作業を行いやすくなります。

当店でも実際の井戸掘り作業で使用していた商品です。最初はピンの抜き差しにコツが必要ですが、慣れることで延長パイプの分割・再接続作業をスムーズに行えるようになります。作業時間は使用者や作業条件によって異なります。

■ 特徴

・ピン固定によりネジ脱着作業の手間を軽減
・深掘り作業時の延長パイプ分割作業が行いやすくなります
・延長パイプ保持材（別売）と併用して使用します
・ピンは2か所で固定する構造で、抜けにくさに配慮した設計です

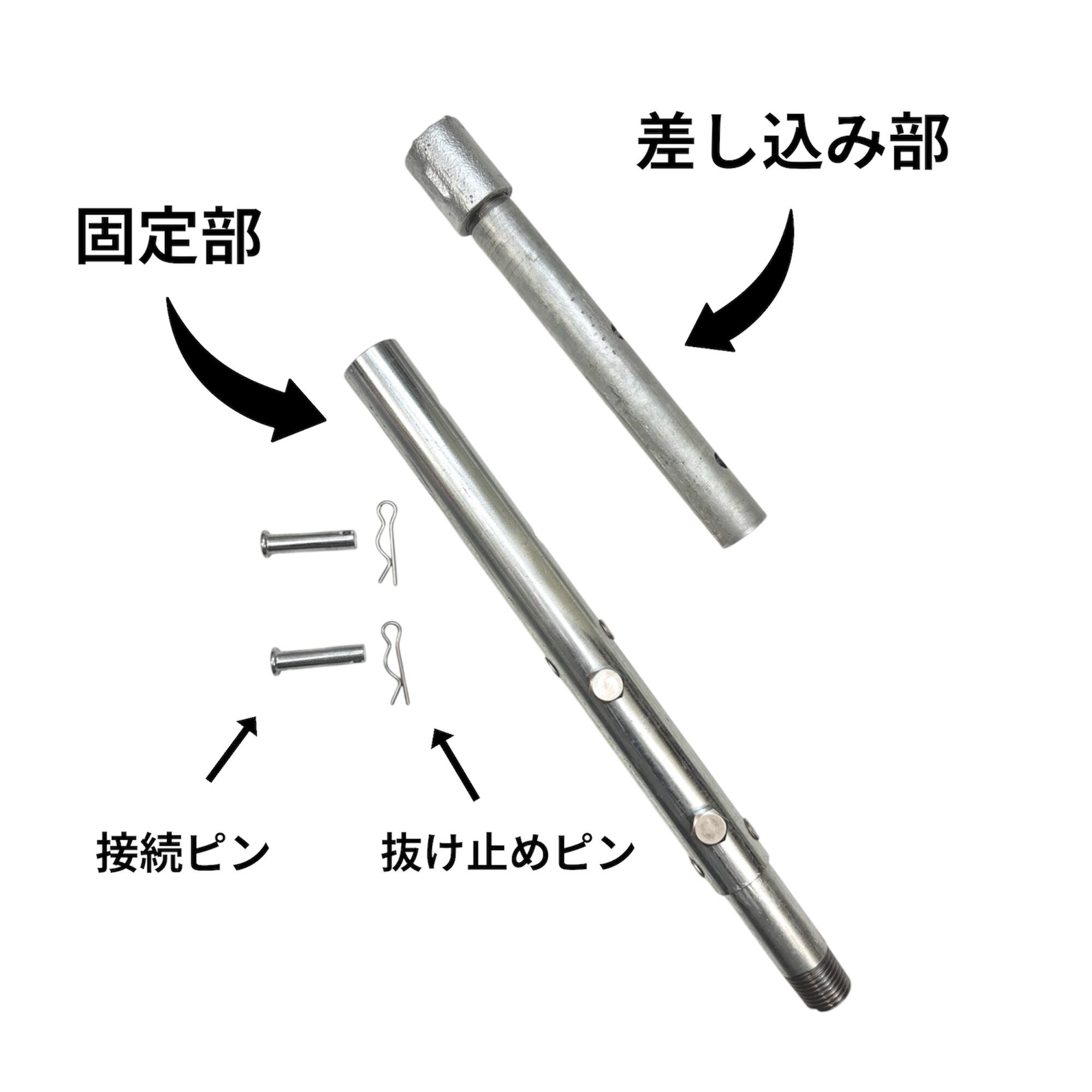

■ セット内容

・ピン式接続ジョイント （固定部・差し込み部 各1個）
・接続ピン2個
・抜け止めピン2個+予備2個
・説明書

※延長パイプ、ハンドル、井戸掘り機本体、延長パイプ保持材は付属していません。

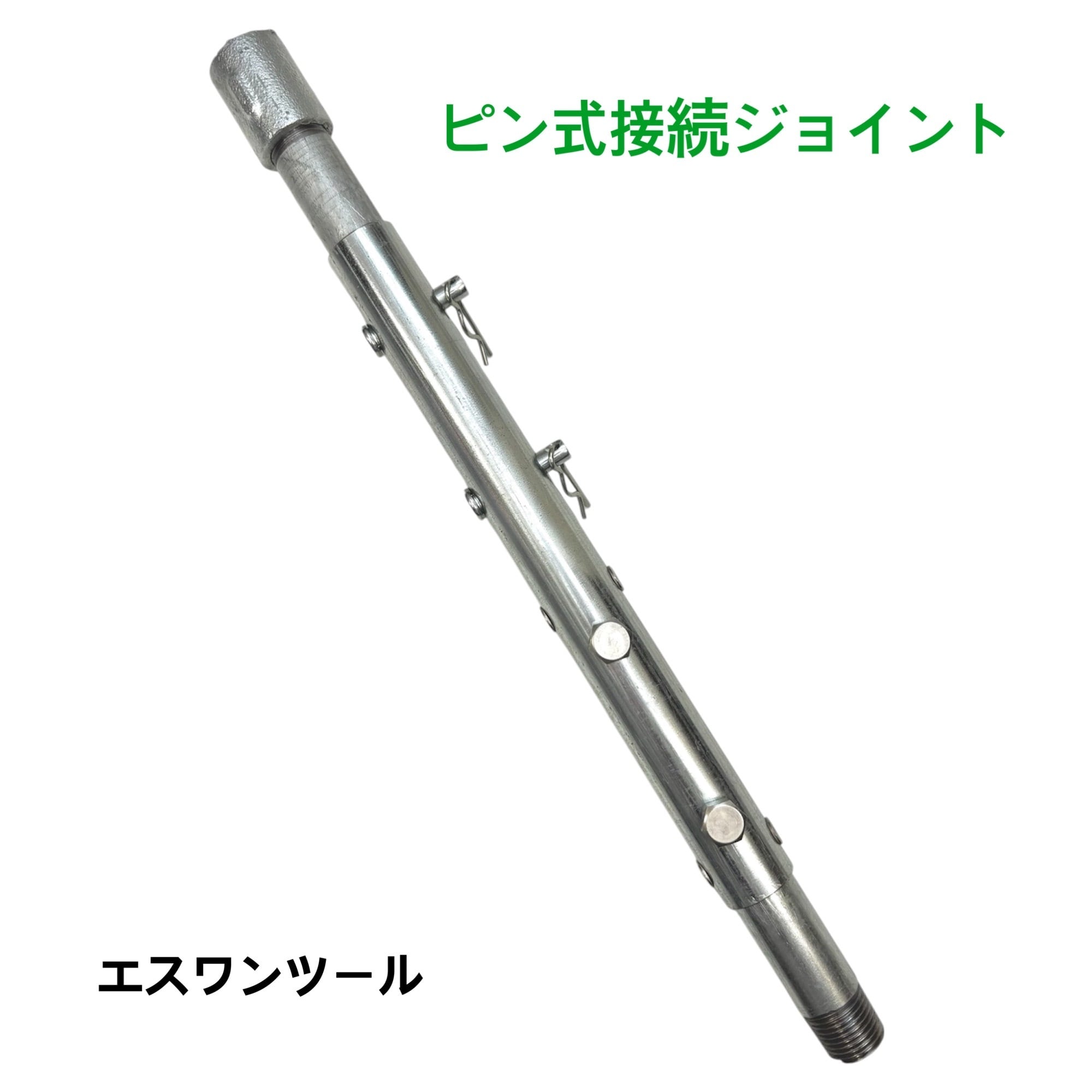

画像1枚目が出品商品の全てです。

■ セット使用について（重要）

本商品は現物合わせで加工して製作しているため
同一セット内の固定部・差し込み部の組み合わせで使用してください。

複数セットを使用する場合は
部品の入れ替えを行わないでください。

深掘り作業などで複数セットを使用する場合も、
セットごとに管理してご使用ください。

■ 延長パイプの連結本数について

本製品は、エスワンツール（S1 TOOL）の延長パイプやハンドル（別売）を接続して使用することを想定しています。
延長パイプを長く連結した状態では、横方向から大きな力が加わるとパイプやネジ接続部が曲がったり変形したりするおそれがあります。
安全のため、地上での延長パイプの連結は1回につき最大3本までとしてください。4本以上を使用して深く掘削する場合は、地上では4本以上を連結した状態で取り扱わないでください。別売りの延長パイプ保持材を使用して2分割するなど、分割して取り扱ってください。
保持材を使用して延長パイプを分割して取り扱うことで、4本、5本、6本などより多くの延長パイプを使用した深掘り作業にも対応できます。
使用中にパイプやネジ接続部に曲がり、変形、緩みなどの異常や違和感を感じた場合は、直ちに作業を中止し、状態を確認してください

エスワンツールでは、実際に10m程度の井戸掘削作業を行った経験があります。
その経験をもとに、手掘り井戸掘り作業向けの道具として加工・構成しています。

■ 使用方法の説明書について

ピン式接続ジョイントの使用方法についての専用の説明書をお付けしています。

■ ご注意

・本商品は手掘り井戸用工具の作業補助部品です
・延長パイプ、保持材、井戸掘り機本体、その他工具類は付属していません
・作業時はヘルメット、作業用手袋、安全靴、保護メガネ等の保護具を着用し、安全に配慮して無理な作業は行わないでください
・ネジ部の先端部分は尖っているため、直接手で触れないでください。取り扱いや組立、脱着の際は十分に注意してください
・掘削場所によっては、地中に給排水管・ガス管・電線・通信ケーブルなどの埋設物がある場合があります。掘削前に周辺状況をご確認いただき、埋設物がある場所では掘削しないでください
・石や木の根など表層に障害物がある場合は、必要に応じてシャベル等で慎重に掘削してください。（本商品にシャベルは含まれていません）
・安全のため、掘削穴の中に入って作業しないでください
・掘削穴の周囲の状態を確認し、崩落等の危険がないように、必要に応じて足場を作り安全に作業してください
・井戸掘り作業では長い延長パイプを扱うため、作業者以外の人を作業範囲内に近づけないでください
・延長パイプ、ハンドル、掘削工具などが建物、車両、設備などに接触・落下しないよう、周囲に十分な作業スペースを確保してください
・作業中断時は掘削穴を開放したまま放置せず、蓋をしてください。また第三者が近づかないよう安全に管理してください
・延長パイプを使用する場合、安全のため、地上での延長パイプの連結は1回につき最大3本までとしてください。4本以上を使用する場合は連結したままにせず、保持材を使用して分割して取り扱ってください
・作業前に掘削場所の周辺状況や作業スペースを確認し、安全を確保したうえで作業してください
