■商品詳細説明■

本商品は、井戸掘り作業中に出現する石を割ることを目的とした、手掘り井戸用の石割り機です。
DIYや家庭用途を想定した、人力で使用する井戸掘り工具となります。

電動工具を使用せず、落下による衝撃を利用して石を割ることを想定した工具です。割れた石を地上へ排出する機能はありません。

井戸掘り作業では、掘削中に大きな石が出現すると作業が進まなくなる場合があります。
そのような場合に、石割り機を使用して石を小さく割り、作業を進めるための用途で使用します。

■ 商品内容

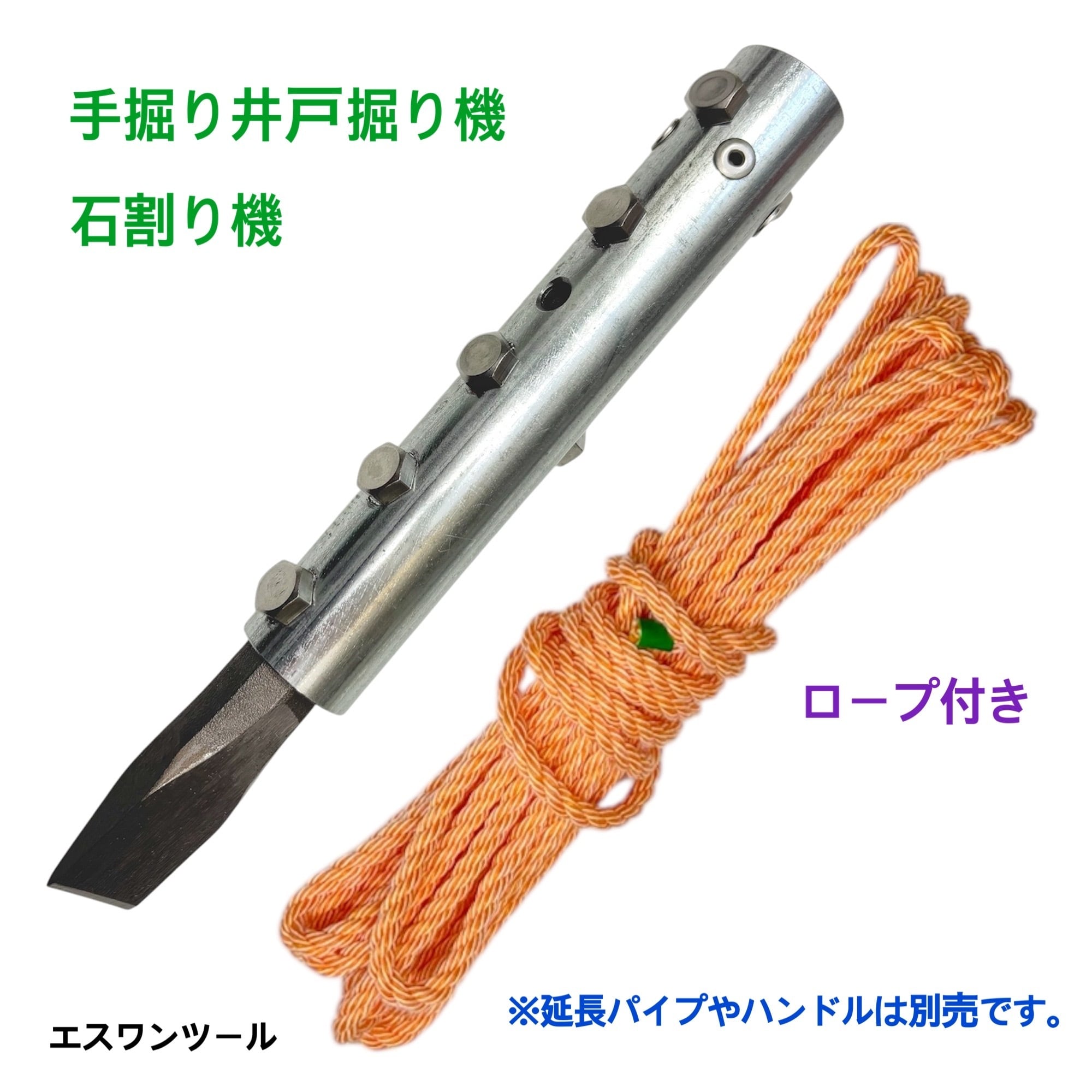

・石割り機
・ロープ 約6.5ｍ
・説明書

※本商品は石割り機単品です。

※井戸枠、延長パイプ、ハンドル、吸い子、土上げ機、石上げ機、ハンマー等は付属していません。

■ 使用方法について

石割り機は、エスワンツールの延長パイプやハンドルをネジでしっかり接続して使用します。

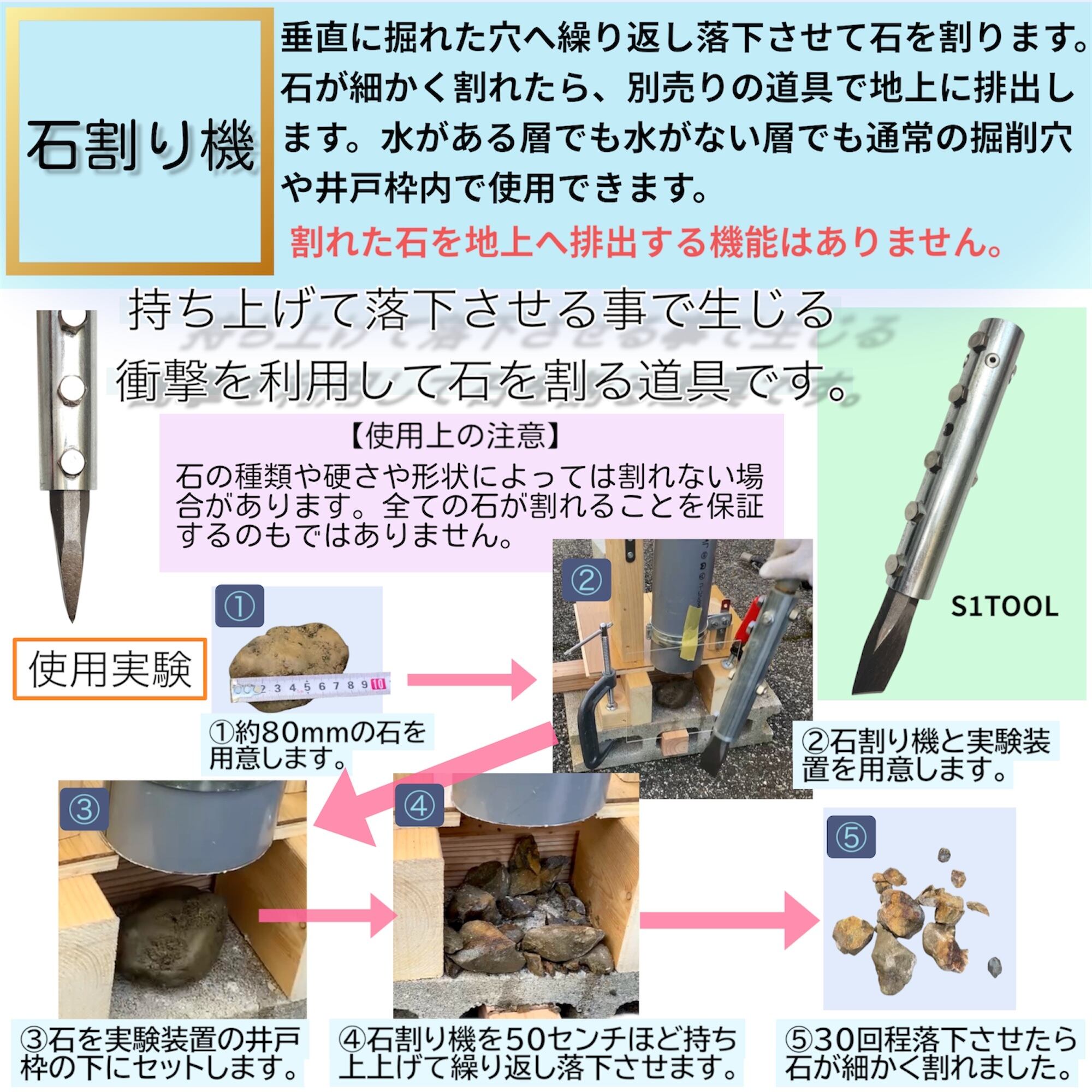

持ち上げて落下させることで生じる衝撃を利用して石を割る工具です。

基本的な使用方法は、石割り機を約500mm持ち上げて落下させる作業 を繰り返す方法です。
一度の落下で割れることは少なく、何十回も繰り返し落下させることで徐々に石にダメージを与えて割っていきます。

本製品は落下時の直進性が重要となるため、垂直に掘れた穴での使用が前提となります。
穴が斜めの場合、落下途中で側面に接触してスピードが落ち、石が割れにくくなります。
また、掘削深度が深くなり延長パイプの本数が増えることで、落下時の衝撃が増し、条件によっては石が割れやすくなる場合があります。

※落下作業時は、周囲の安全を確認し、落下する工具が身体に接触しないよう十分注意して作業してください。

■水が出た状態での使用について

石割り機は、水がある層・水がない層のどちらでも使用することができます。
通常の掘削穴の状態でも使用できますが、井戸枠を設置した後の井戸枠内でも使用することが可能です。
※井戸枠は付属していません。

■ 割れる石のサイズについて

長辺約80mmの石が割れた実績があります。
ただし、石の種類・硬さ・形状によっては割れない場合があります。
本製品は、80mm以下のすべての石が割れるわけではありません。

■ 石の排出方法について

石割り機は石を割るための工具であり、割れた石を地上へ排出する機能はありません。
井戸枠が無い状態（地面の穴）では、別売りの 石上げ機や土上げ機 を使用して石を回収します。
井戸枠内では、別売りの 吸い子 を使用して水と一緒に土砂や石を地上へ排出します。
吸い子では約30～40mm以下の石 を取り込むことができるため、石割り機で吸い子に入るサイズまで石を割る必要があります。

■ 構造・重量・作業方法について

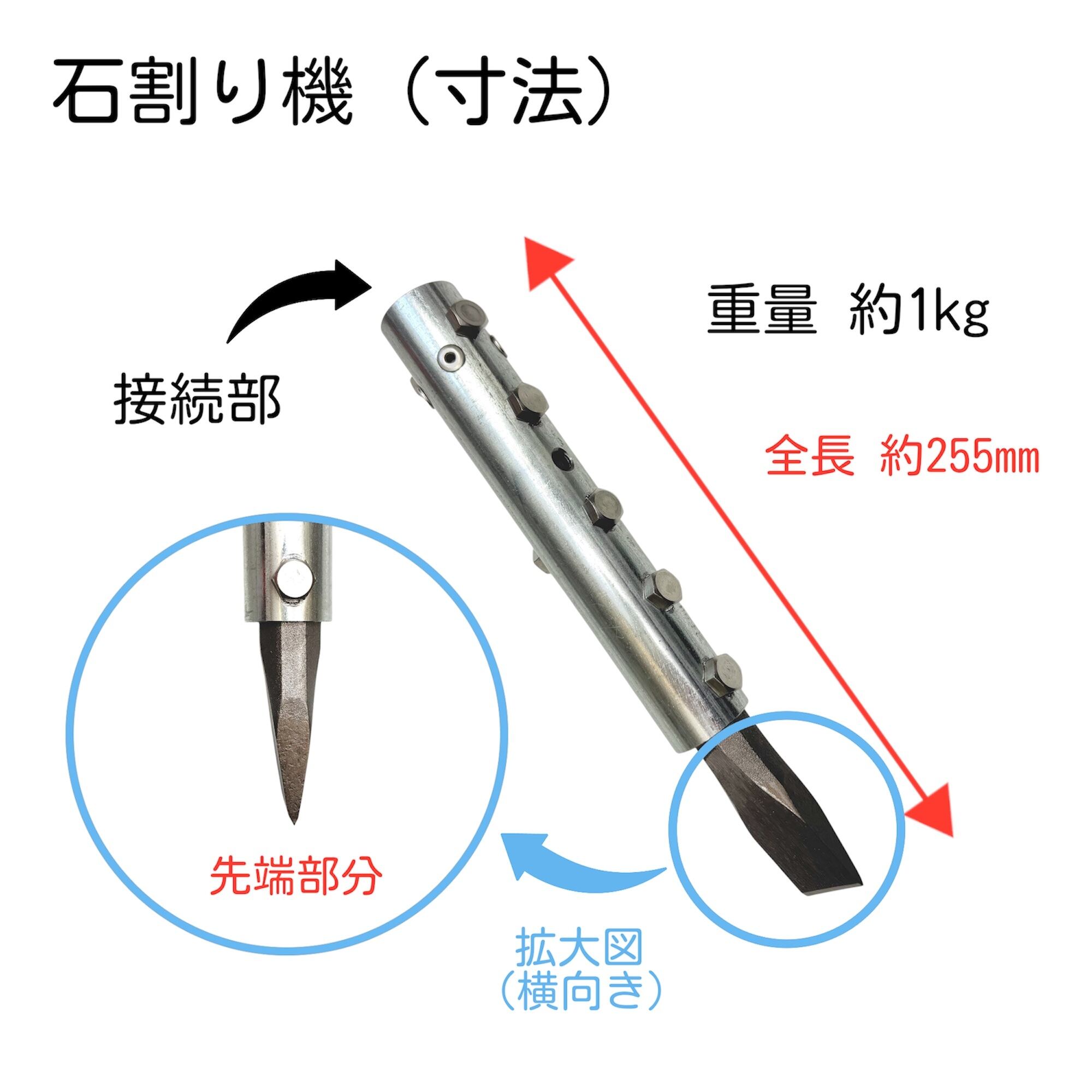

石割り機は金属製です。
本製品は、エスワンツール（S1 TOOL）の 金属製延長パイプ（別売り） をネジで接続して使用します。
衝撃のかかる作業となるため、使用時はパイプレンチでしっかりと締め付けて接続してください。
使用する延長パイプの本数により、重量は変化します。
延長パイプを使用することで、掘削深さに応じた作業が可能になります。

エスワンツールの延長パイプ（別売）を使用して延長する場合、安全のため、地上での延長パイプの連結は1回につき最大3本までとしてください。4本以上を使用して深く掘削する場合は、地上では4本以上を連結した状態で取り扱わないでください。別売りの延長パイプ保持材を使用して2分割や3分割するなど、分割して取り扱ってください。
保持材を使用して延長パイプを分割して取り扱うことで、4本、5本、6本などより多くの延長パイプを使用した深掘り作業にも対応できます。
延長パイプを長く連結した状態では、横方向から大きな力が加わると、パイプやネジ接続部が曲がったり変形したりするおそれがあります。
使用中にパイプやネジ接続部に曲がり、変形、緩みなどの異常や違和感を感じた場合は、直ちに作業を中止し、状態を確認してください。

※他社製延長パイプとの互換性はありませんのでご注意ください。

エスワンツールでは、実際に10m程度の井戸掘削作業を行った経験があります。
その経験をもとに、手掘り井戸掘り作業向けの道具として加工・構成しています。

■ ロープについて

石割り機は落下による衝撃を利用して作業を行うため、作業内容によっては延長パイプ接続部に負荷がかかる場合があります。
そのため本製品には、万が一に備えた対策としてロープ（約6.5m)が付属しています。

石割り機本体にはロープ取り付け用の穴が設けられています。作業時はロープを取り付け、石割り機が井戸底へ落下することを防ぐための対策としてご使用ください。

■ 落下以外の使用方法について

基本は落下による作業ですが、井戸底で石が動いてしまい石割り機が当たらない場合や、斜めの穴で落下作業ができない場合があります。
その場合は、石割り機先端を石に当てた状態で保持し、木製ハンマーまたは樹脂ハンマーで上から叩く方法もあります。

※叩いて使用する方法は破損リスクが高くなるため、推奨していません。
※金属製ハンマーは破損の原因となるため使用できません。

■ 使用できない場所・条件について

・岩盤を破砕する工具ではありません
・岩や非常に大きな石を破砕する機能はありません
・岩盤や大きな石が多い地層では使用できません
・穴の直径や深さ、地層条件によっては使用できない場合があります

■ 使用方法の説明書について

石割り機の使用方法についての専用の説明書をお付けしています。
使用する方は、必ず付属の説明書をお読みいただいてから作業してください。

■ ご注意

・掘削場所によっては、地中に給排水管・ガス管・電線・通信ケーブルなどの埋設物がある場合があります。掘削前に周辺状況をご確認いただき、埋設物がある場所では掘削しないでください
・石や木の根など表層に障害物がある場合は、必要に応じてシャベル等で慎重に掘削してください。（本商品にシャベルは含まれていません）
・本製品は人力による手掘り井戸用の掘削工具です
・石割り作業は、石割り機を持ち上げて落下させるため、地上に出ているハンドル部分も上下します。頭部や身体に接触しないよう十分注意してください
・井戸枠、延長パイプ、吸い子、土上げ機、石上げ機、ハンマー等は付属していません
・作業時はヘルメット、作業用手袋、安全靴、保護メガネ等の保護具を着用し、安全に配慮して無理な作業は行わないでください
・石割り機の先端部分は尖っているため、直接手で触れないでください。取り扱いや組立、脱着の際は十分に注意してください
・安全のため、掘削穴の中に入って作業しないでください
・掘削穴の周囲の状態を確認し、崩落等の危険がないように、必要に応じて足場を作り安全に作業してください
・井戸掘り作業では長い延長パイプを扱うため、作業者以外の人を作業範囲内に近づけないでください
・延長パイプ、ハンドル、掘削工具などが建物、車両、設備などに接触・落下しないよう、周囲に十分な作業スペースを確保してください
・作業中断時は掘削穴を開放したまま放置せず、蓋をしてください。また第三者が近づかないよう安全に管理してください
・安全のため、地上での延長パイプは1回の連結を最大3本までとし、4本以上を連結した状態で取り扱わないでください。
・作業前に掘削場所の周辺状況や作業スペースを確認し、安全を確保したうえで作業してください
