■商品詳細説明■

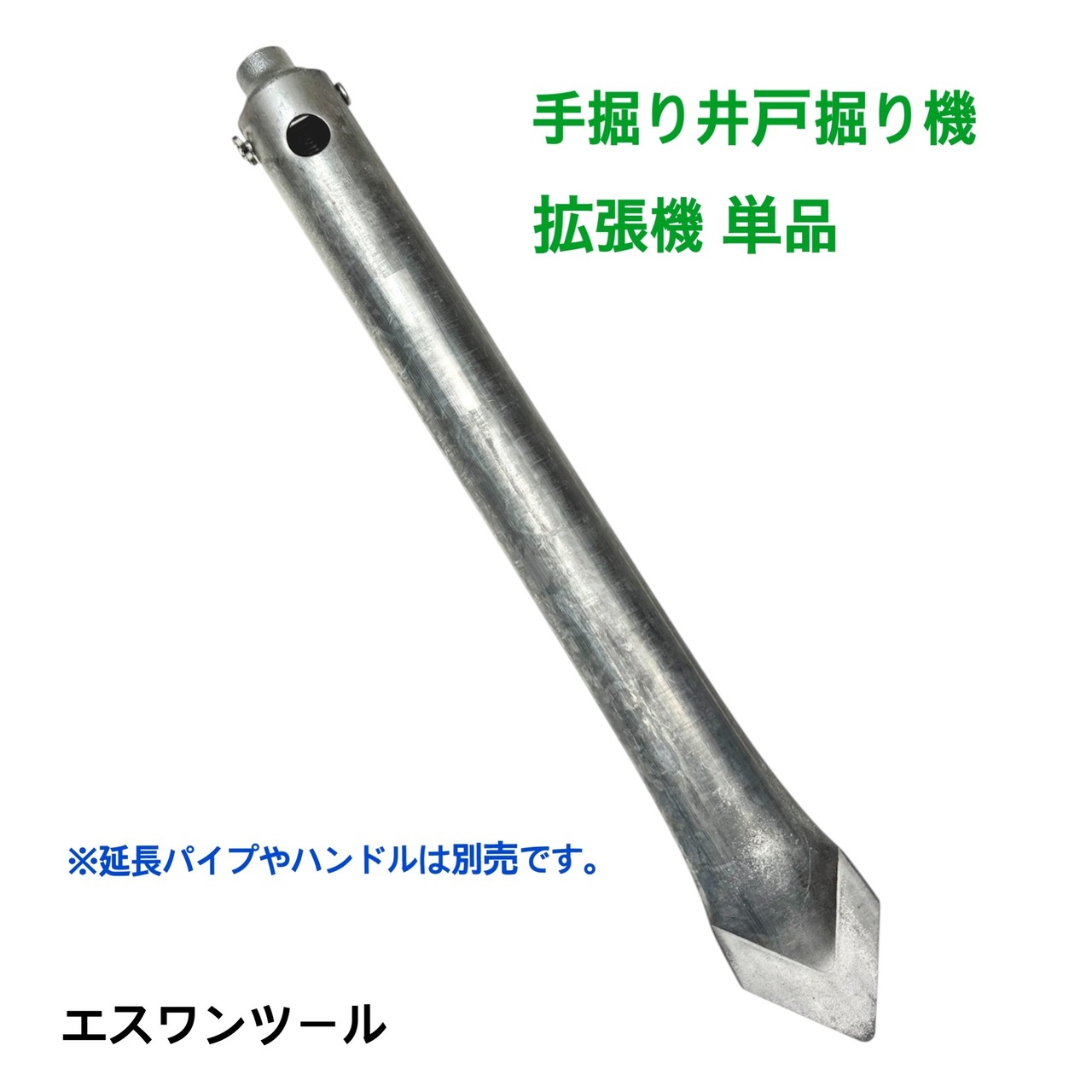

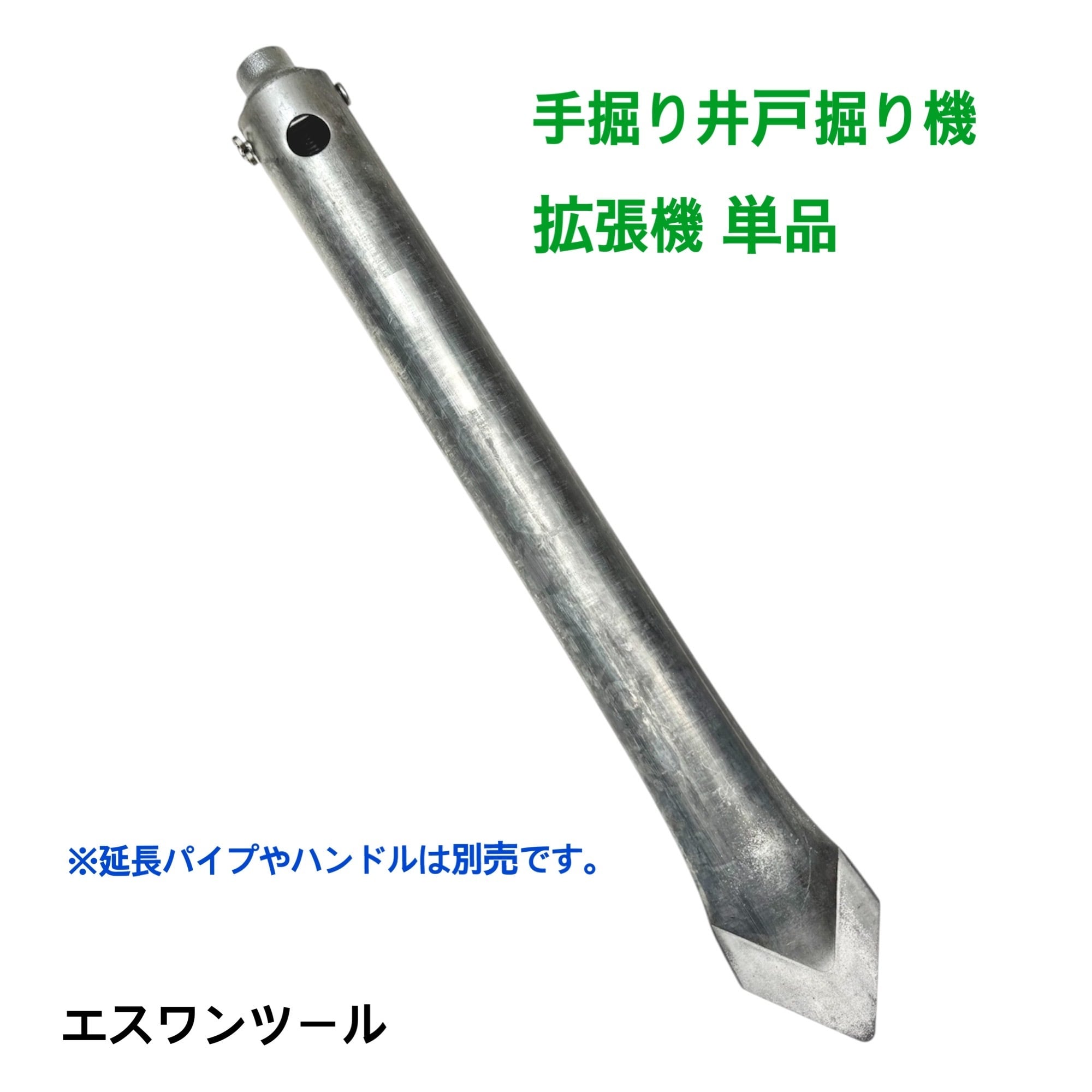

本商品は、手掘りによる井戸掘り作業で使用する拡張機です。
DIYや家庭用途を想定した、人力で使用する井戸掘り用の地層ほぐし工具となります。

電動工具を使用せず、作業者が地層や掘削状況を確認しながら作業を進める手掘り井戸作業向けの工具です。

拡張機は、回転動作によって地層を崩してほぐすための工具です。
締まった硬い土層や砂利層、玉石層などの石を層から剥がす用途にも使用できます。

本製品は土砂や石を取り込んで地上に排出する構造ではありません。
層を崩してほぐす用途に適した工具となります。ほぐした土砂は他の工具を使用して地上に排出します。

■ 商品内容

・拡張機 本体
・説明書

※本商品は拡張機単品です。
※延長パイプ、ハンドル、吸い子、井戸枠、土上げ機、石上げ機等は付属していません。

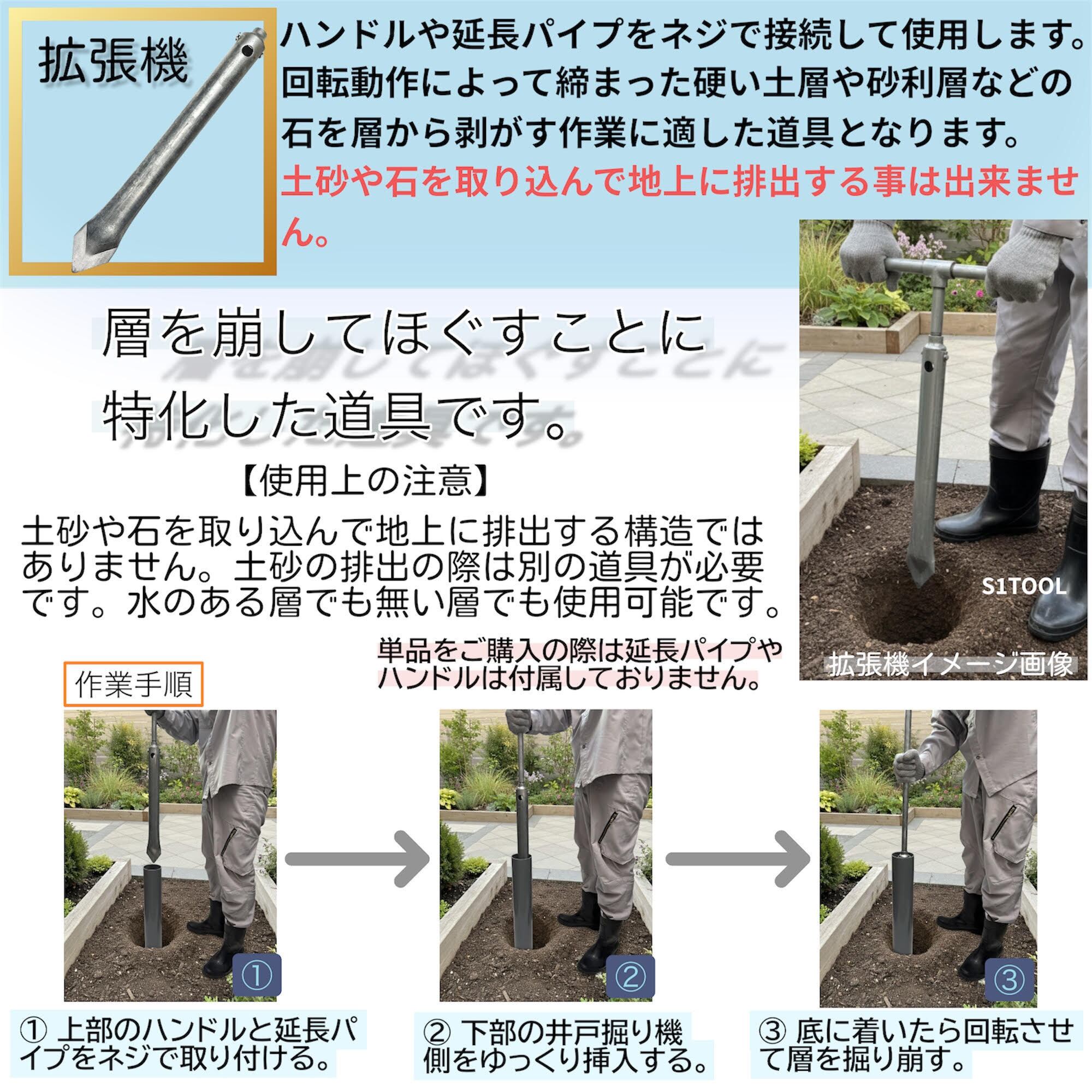

■ 使用方法・用途について

拡張機は、人力で使用する手掘り井戸用の地層ほぐし工具です。

回転させることで地層を崩し、締まった硬い土層をほぐしたり、砂利層や玉石層では石を周囲の土から剥がしやすくする用途に使用します。
ですが、すべての地層で必ずほぐしたり石を層から剥がせるわけではありません。

拡張機は先端付近から徐々に広がり、最大外径が軸部より大きい形状となっています。
そのため、回転させながら穴径を少しずつ広げる用途（拡張）にも使用できます。

手掘り井戸では、締まった土層や砂利層に当たると、シャベルやオーガだけでは掘削が進みにくい場合があります。
そのような場合に拡張機を使用すると、層をほぐして作業を進められる場合があります。

手掘り井戸作業の際に砂利層や締まった土層で使用し、砂利が層から剥がれ、掘削が進めやすくなる場合があります。

■水が出た状態での使用について

拡張機は、水の出ていない層・水のある層のどちらでも使用できます。
250mm程度の地面の穴や井戸枠内（VU75・VU100）で使用できます。
水の出ていない層では、水を加えることで層が柔らかくなり、作業が進めやすくなる場合があります。
また、水のある状態でも使用できるため、井戸枠内で使用することも可能です。

地面の穴（250mm程度）で使用する場合は、拡張機で崩した土砂や石を、別売りの土上げ機や石上げ機を使用して地上へ排出する必要があります。

井戸枠内で使用する場合は、別売りの吸い子を併用して土砂や小石を排出してください。
※井戸枠は付属していません。

■ 構造・接続について

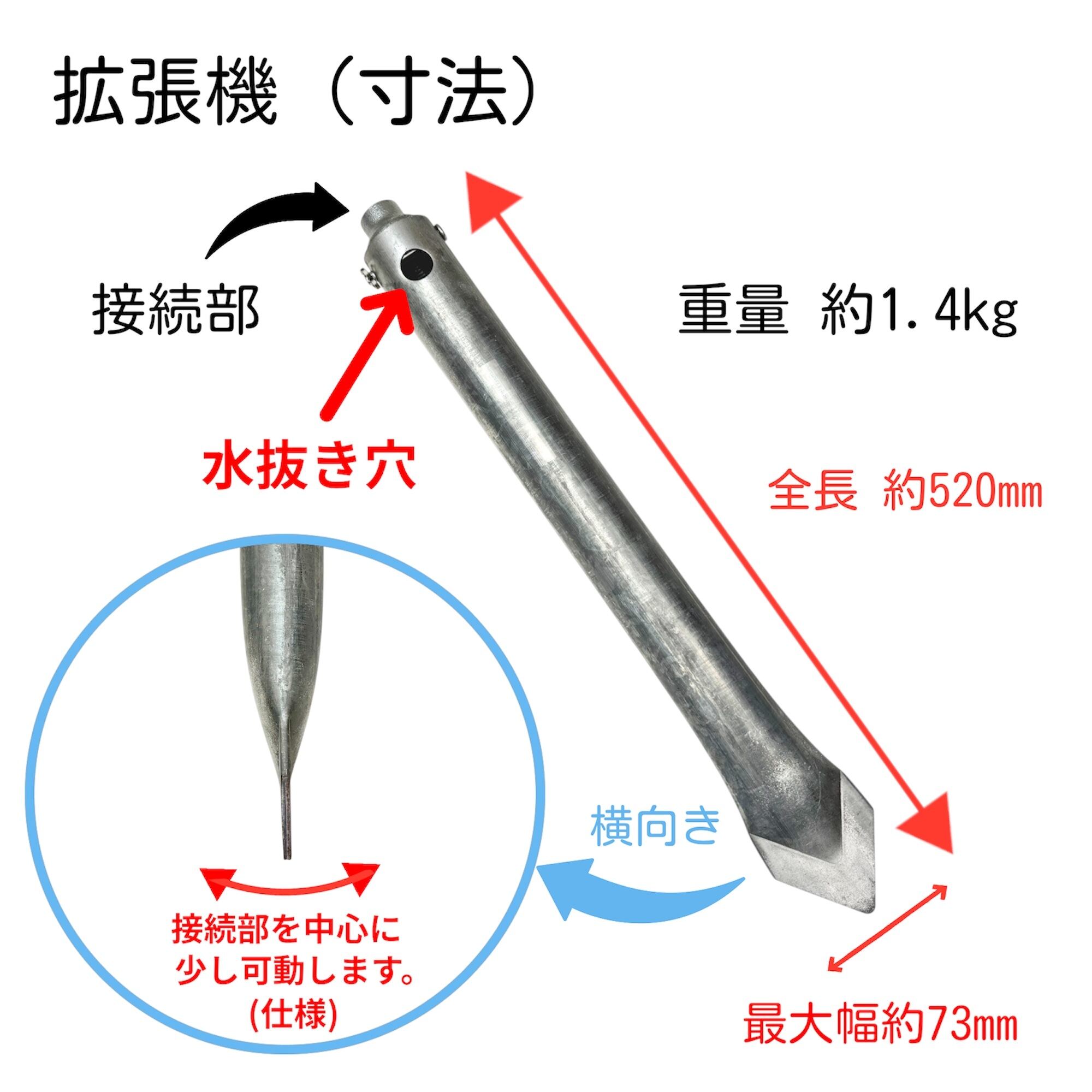

本体は金属製で、筒状構造となっています。
内部に水が溜まる場合がありますが、上部に水抜き穴を2箇所設けています。

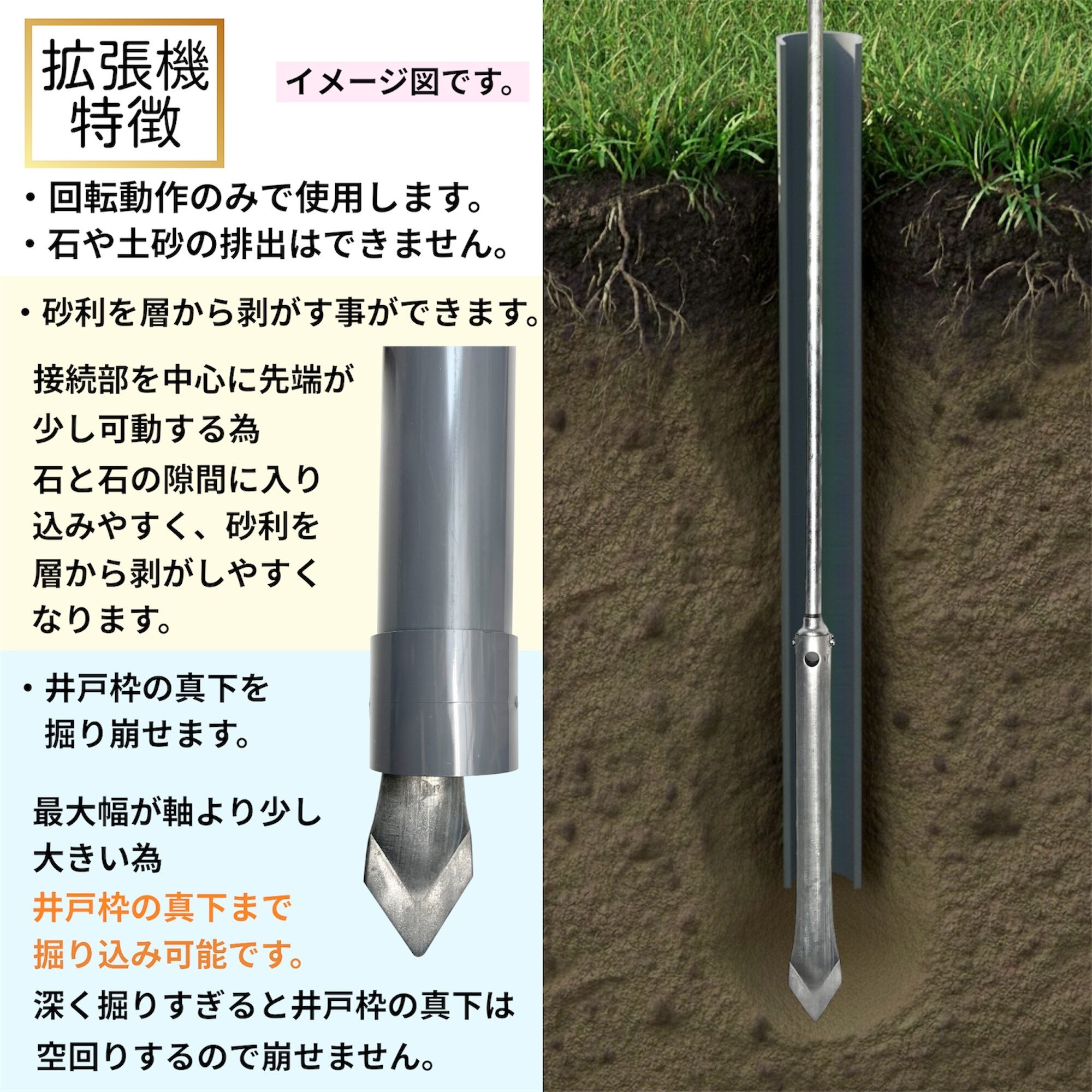

先端部は使用時に、わずかに可動する構造となっていますが、不良ではなく本製品の仕様です。わずかに可動することで石と石の隙間へ入り込みやすくなり、層をほぐしやすくなる場合があります。

また、先端が軸部よりやや太いため、井戸枠内で使用した際に井戸枠直下の層を崩しやすくなる場合があり、井戸枠を沈める工程で役立つことがあります。
※掘り過ぎると空回りするため、井戸枠下にある程度土砂が残っている状態で行う必要があります。

本製品は、エスワンツール（S1 TOOL）の延長パイプ（別売り）やハンドルを接続して使用することを想定しています。
※他社製延長パイプとの互換性はありませんのでご注意ください。

使用時はネジの締まる方向に回転させて使用してください。
回転動作を前提とした工具のため、縦に突くような使い方は避けてください。

■ 構造・作業方法について

拡張機は金属製です。

本製品は、エスワンツール（S1 TOOL）の延長パイプやハンドル（別売）を接続して使用することを想定しています。
延長パイプを使用することで、掘削深さに応じた作業が可能になります。
エスワンツールの延長パイプ（別売）を使用して延長する場合、安全のため、地上での延長パイプの連結は1回につき最大3本までとしてください。4本以上を使用して深く掘削する場合は、地上では4本以上を連結した状態で取り扱わないでください。別売りの延長パイプ保持材を使用して2分割や3分割するなど、分割して取り扱ってください。
保持材を使用して延長パイプを分割して取り扱うことで、4本、5本、6本などより多くの延長パイプを使用した深掘り作業にも対応できます。
延長パイプを長く連結した状態では、横方向から大きな力が加わると、パイプやネジ接続部が曲がったり変形したりするおそれがあります。
使用中にパイプやネジ接続部に曲がり、変形、緩みなどの異常や違和感を感じた場合は、直ちに作業を中止し、状態を確認してください。

エスワンツールでは、実際に10m程度の井戸掘削作業を行った経験があります。
その経験をもとに、手掘り井戸掘り作業向けの道具として加工・構成しています。

■ 使用できない場所・条件について

・本製品は岩盤を破砕する工具ではありません
・岩や大きな石を破砕する用途には使用できません
・岩盤や大きな石が多い地層では使用できない場合があります
・穴の直径や深さ、地層条件によっては使用できない場合があります

■ 使用方法の説明書について

拡張機の使用方法についての専用の説明書をお付けしています。

■ ご注意

・掘削場所によっては、地中に給排水管・ガス管・電線・通信ケーブルなどの埋設物がある場合があります。掘削前に周辺状況をご確認いただき、埋設物がある場所では掘削しないでください
・石や木の根など表層に障害物がある場合は、必要に応じてシャベル等で慎重に掘削してください。（本商品にシャベルは含まれていません）
・本製品は人力による手掘り井戸用の地層をほぐす工具です
・土砂や石を地上に排出する機能はありません
・井戸枠、延長パイプ、吸い子、土上げ機、石上げ機等は付属していません
・作業時はヘルメット、作業用手袋、安全靴、保護メガネ等の保護具を着用し、安全に配慮して無理な作業は行わないでください
・拡張機の先端部分は尖っているため、直接手で触れないでください。取り扱いや組立、脱着の際は十分に注意してください
・安全のため、掘削穴の中に入って作業しないでください
・掘削穴の周囲の状態を確認し、崩落等の危険がないように、必要に応じて足場を作り安全に作業してください
・井戸掘り作業では長い延長パイプを扱うため、作業者以外の人を作業範囲内に近づけないでください
・延長パイプ、ハンドル、掘削工具などが建物、車両、設備などに接触・落下しないよう、周囲に十分な作業スペースを確保してください
・作業中断時は掘削穴を開放したまま放置せず、蓋をしてください。また第三者が近づかないよう安全に管理してください
・延長パイプを使用する場合、安全のため、地上での延長パイプの連結は1回につき最大3本までとしてください。4本以上を使用する場合は連結したままにせず、保持材を使用して分割して取り扱ってください
・作業前に掘削場所の周辺状況や作業スペースを確認し、安全を確保したうえで作業してください
