■商品詳細説明■

本商品は、手掘りによる井戸掘り作業で使用する石上げ機です。
DIYや家庭用途を想定した、人力で使用する井戸掘り用の石・砂利回収工具となります。

本製品は、エスワンツールにて製作・構成した石上げ機です。土砂に接触する部分は金属製です。商品の一部に木材が使用されています。
金属を含む商品のため重量があります。

電動工具を使用せず、作業者が地層や掘削状況を確認しながら作業を進める手掘り井戸作業向けの工具となります。

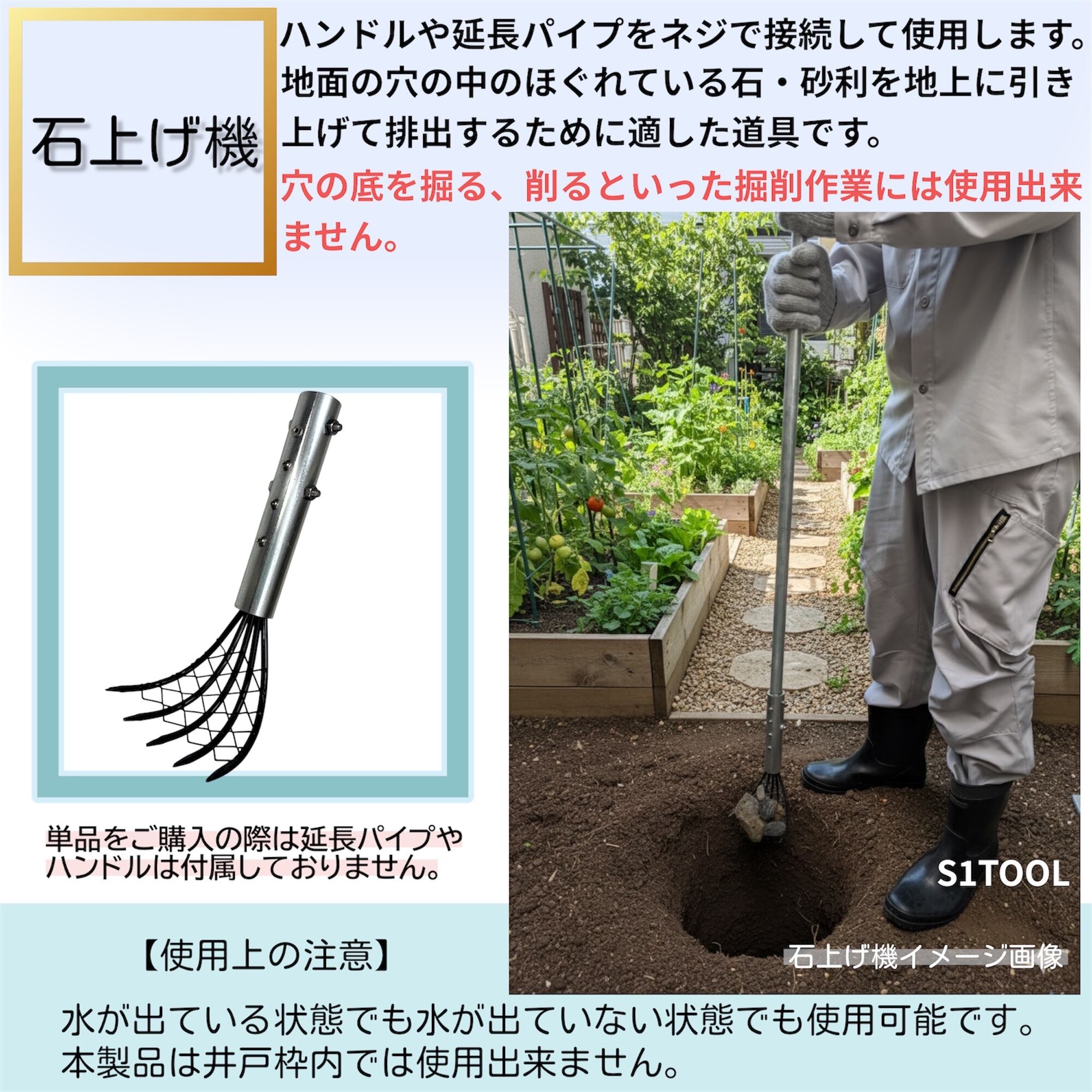

石上げ機は、別売りのシャベル・拡張機・石割り機などで層から剥がれた石や砂利を地上へ引き上げて排出するための工具です。
爪状の先端と網状形状により、石や砂利に入り込みやすく、すくい上げて地上に排出する用途に適しています。

本製品は、穴の底を掘る、地層を削るといった掘削作業には使用できません。
石や砂利を地上へ上げて排出する作業に適した工具となります。

■ 商品内容

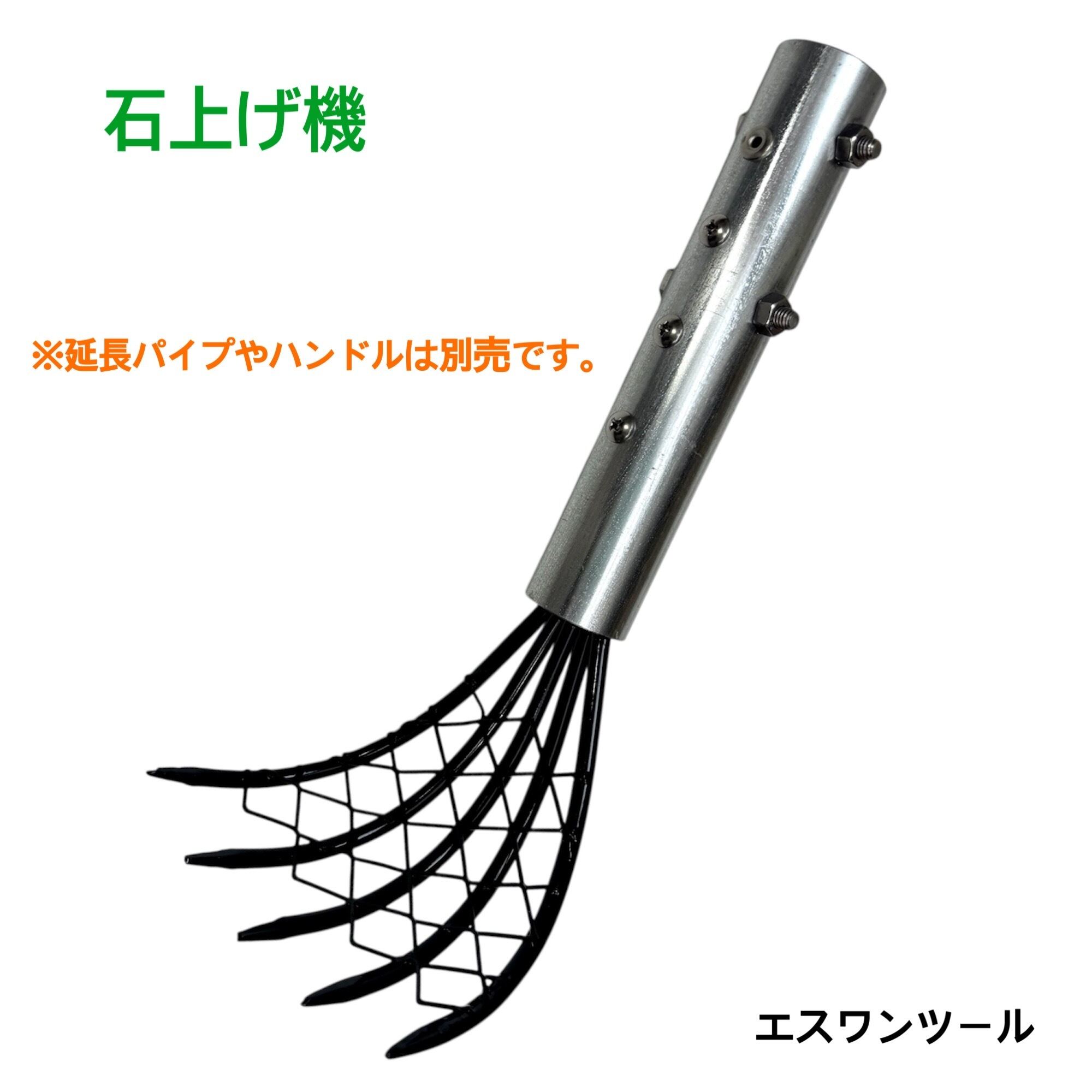

・石上げ機 本体
・説明書

※本商品は石上げ機単品です。
※延長パイプ、ハンドル、シャベル、吸い子、井戸枠、その他工具は付属していません。

■ 使用方法・用途について

石上げ機は、人力で使用する手掘り井戸用の石・砂利回収工具です。
地面にシャベル・拡張機・石割り機などで掘った穴の中で、層から剥がれた石や砂利を地上へ上げるために使用します。
穴底の石や砂利に差し込み、すくい上げて地上へ排出します。

石や砂利層の手掘り井戸の掘削作業では
「シャベル・拡張機・石割り機などで層を崩す」
「石上げ機で石や砂利を地上へ上げる」
という工程を繰り返しながら掘り進める場合があります。

※シャベル、拡張機、石割り機等は付属しておりません。

本製品は、他の工具でほぐれた石や砂利を回収する用途に適しています。

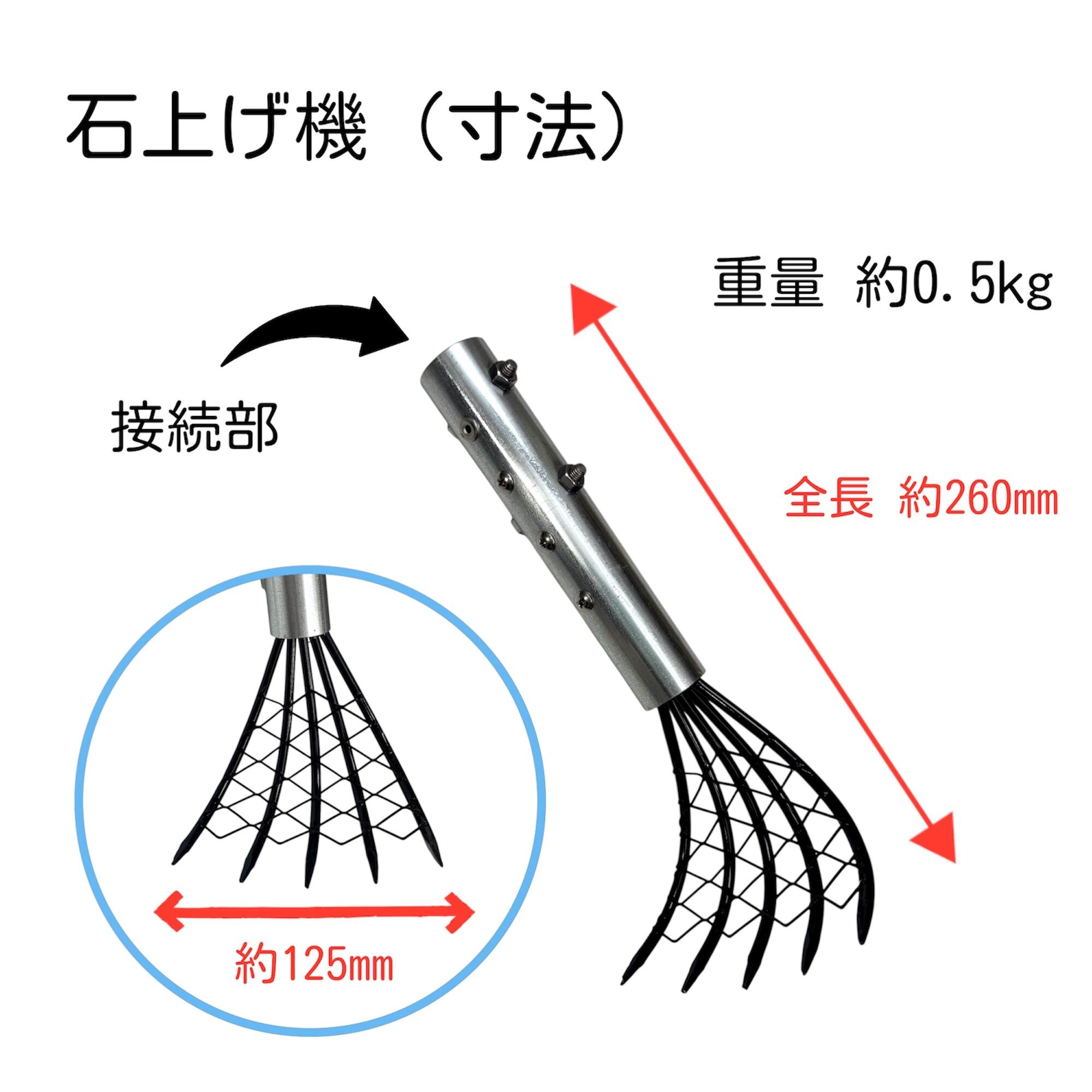

目安として、20mm以上の石や砂利の回収に適した工具です。
また、掘った穴の壁面に沿わせて引き上げることで、
形状や噛み込み方によっては最大で長辺約130mmの石まで回収できる場合があります。

石の形状や地層条件によって回収できるサイズや量は異なります。
石上げ機は井戸枠内では使用できません。
シャベル等で掘った穴径約250mmの穴を想定しています。

穴の直径や深さ、地層条件によっては使用できない場合があります。
本製品は、井戸枠を挿入する前の工程での石・砂利回収作業向けの工具となります。

■ 石上げ機と土上げ機との違いについて

石上げ機は、石や砂利の回収に適した形状の工具です。
爪状の先端と網状形状により、石や砂利に入り込みやすい形状となっています。

土上げ機の場合は、鉄板を横から差し込んで土砂をすくい上げる工具のため、石や砂利を効率よく回収することは困難です。
そのため、穴底の石や砂利の除去作業では、土上げ機よりも石上げ機の方が適した道具となります

■水が出た状態での使用について

水が無い状態では、石と一緒に土が上がる場合があります。
水が出た状態では、細かな土砂が水と一緒に流れやすくなるため、石や砂利を回収しやすくなる場合があります。
そのため、水が出た後でも井戸枠を挿入する前の石の除去作業に使用できます。

■ 砂利層・石が多い地層での使用について

砂利層や石が多い地層では、オーガやシャベルでは掘削が困難な場合があります。
そのような場合に、別売りの拡張機や石割り機などを使用して層から剥がした石・砂利を地上へ排出する工程で、石上げ機は有効な工具となります。
特に以下のような場面で使用されます。

・井戸枠挿入前の掘削工程で、層から剥がれた石・砂利を除去したい場合
・水が出たため井戸枠を入れたいが、石・砂利が邪魔で井戸枠を挿入できない場合
・砂利層で石のみを効率よく取り除きたい場合

■ 構造・接続について

石上げ機の石・砂利と接触する部分は金属製です。

本製品は、エスワンツール（S1 TOOL）の延長パイプやハンドル（別売）を接続して使用することを想定しています。
延長パイプを使用することで、掘削深さに応じた作業が可能になります。
エスワンツールの延長パイプ（別売）を使用して延長する場合、安全のため、地上での延長パイプの連結は1回につき最大3本までとしてください。4本以上を使用して深く掘削する場合は、地上では4本以上を連結した状態で取り扱わないでください。別売りの延長パイプ保持材を使用して2分割や3分割するなど、分割して取り扱ってください。
保持材を使用して延長パイプを分割して取り扱うことで、4本、5本、6本などより多くの延長パイプを使用した深掘り作業にも対応できます。
延長パイプを長く連結した状態では、横方向から大きな力が加わると、パイプやネジ接続部が曲がったり変形したりするおそれがあります。
使用中にパイプやネジ接続部に曲がり、変形、緩みなどの異常や違和感を感じた場合は、直ちに作業を中止し、状態を確認してください。

エスワンツールでは、実際に10m程度の井戸掘削作業を行った経験があります。
その経験をもとに、手掘り井戸掘り作業向けの道具として加工・構成しています。

■ 使用できない場所・条件について

・本製品は井戸枠内では使用できません
・岩盤、大きな石、岩などを破砕する機能はありません
・岩盤や大きな石が多い地層では使用できません
・穴の直径や深さ、地層条件によっては使用できない場合があります

■ 使用方法の説明書について

石上げ機の使用方法についての専用の説明書をお付けしています。

■ ご注意

・掘削場所によっては、地中に給排水管・ガス管・電線・通信ケーブルなどの埋設物がある場合があります。掘削前に周辺状況をご確認いただき、埋設物がある場所では掘削しないでください
・石や木の根など表層に障害物がある場合は、必要に応じてシャベル等で慎重に掘削してください。（本商品にシャベルは含まれていません）
・本製品は手掘り井戸用の石・砂利の回収を目的とした工具です
・掘削作業や穴底を掘る用途には使用できません
・井戸枠、シャベル、延長パイプ、ハンドル等は付属していません
・作業時はヘルメット、作業用手袋、安全靴、保護メガネ等の保護具を着用し、安全に配慮して無理な作業は行わないでください
・石上げ機の先端部分は尖っているため、直接手で触れないでください。取り扱いや組立、脱着の際は十分に注意してください
・安全のため、掘削穴の中に入って作業しないでください
・掘削穴の周囲の状態を確認し、崩落等の危険がないように、必要に応じて足場を作り安全に作業してください
・井戸掘り作業では長い延長パイプを扱うため、作業者以外の人を作業範囲内に近づけないでください
・延長パイプ、ハンドル、掘削工具などが建物、車両、設備などに接触・落下しないよう、周囲に十分な作業スペースを確保してください
・作業中断時は掘削穴を開放したまま放置せず、蓋をしてください。また第三者が近づかないよう安全に管理してください
・延長パイプを使用する場合、安全のため、地上での延長パイプの連結は1回につき最大3本までとしてください。4本以上を使用する場合は連結したままにせず、保持材を使用して分割して取り扱ってください
・作業前に掘削場所の周辺状況や作業スペースを確認し、安全を確保したうえで作業してください
