■商品詳細説明■

本商品は、手掘りによる井戸掘り作業で使用する土上げ機です。
DIYや家庭用途を想定した、人力で使用する井戸掘り用の土砂回収工具となります。

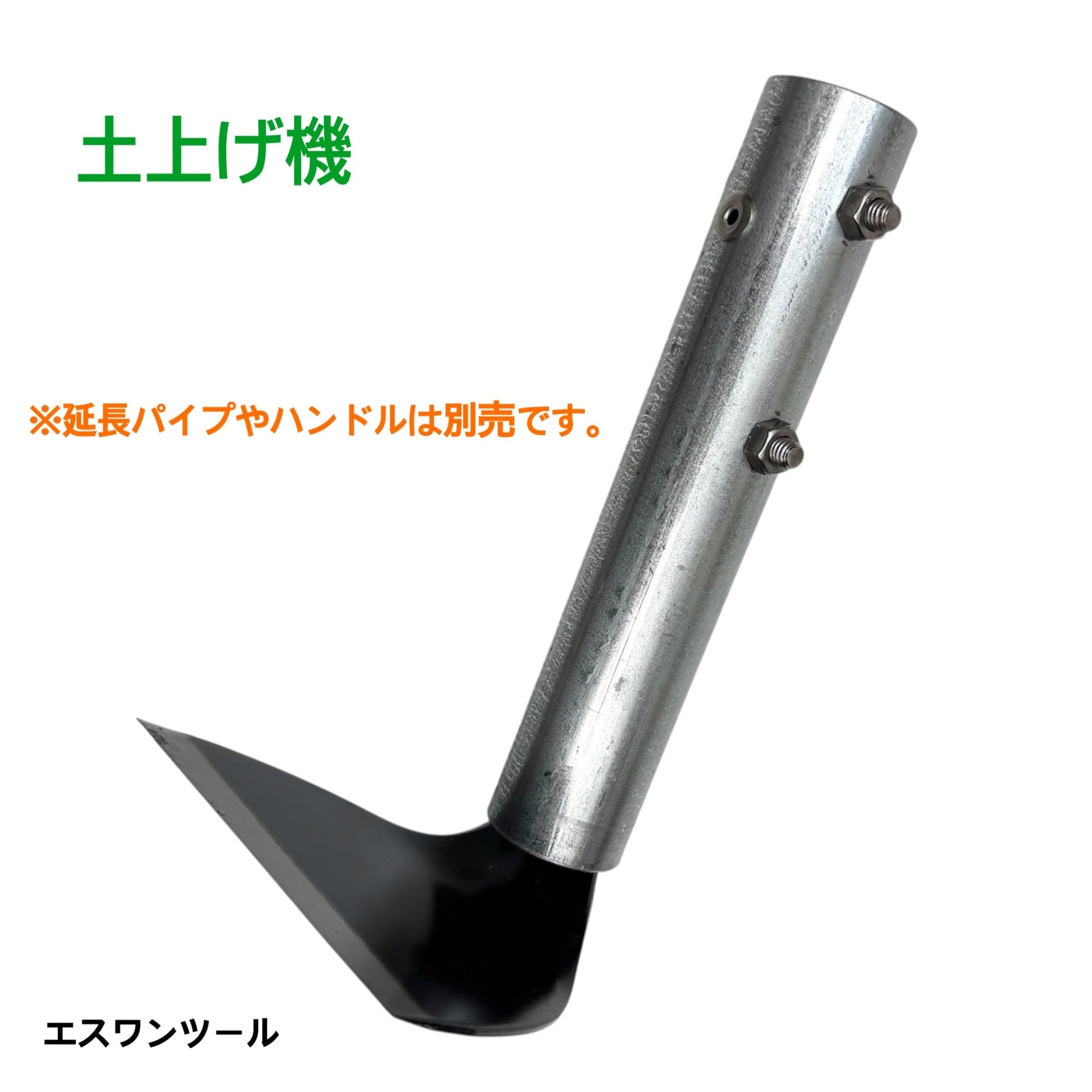

※画像1枚目に掲載している商品が出品内容の全てとなります。

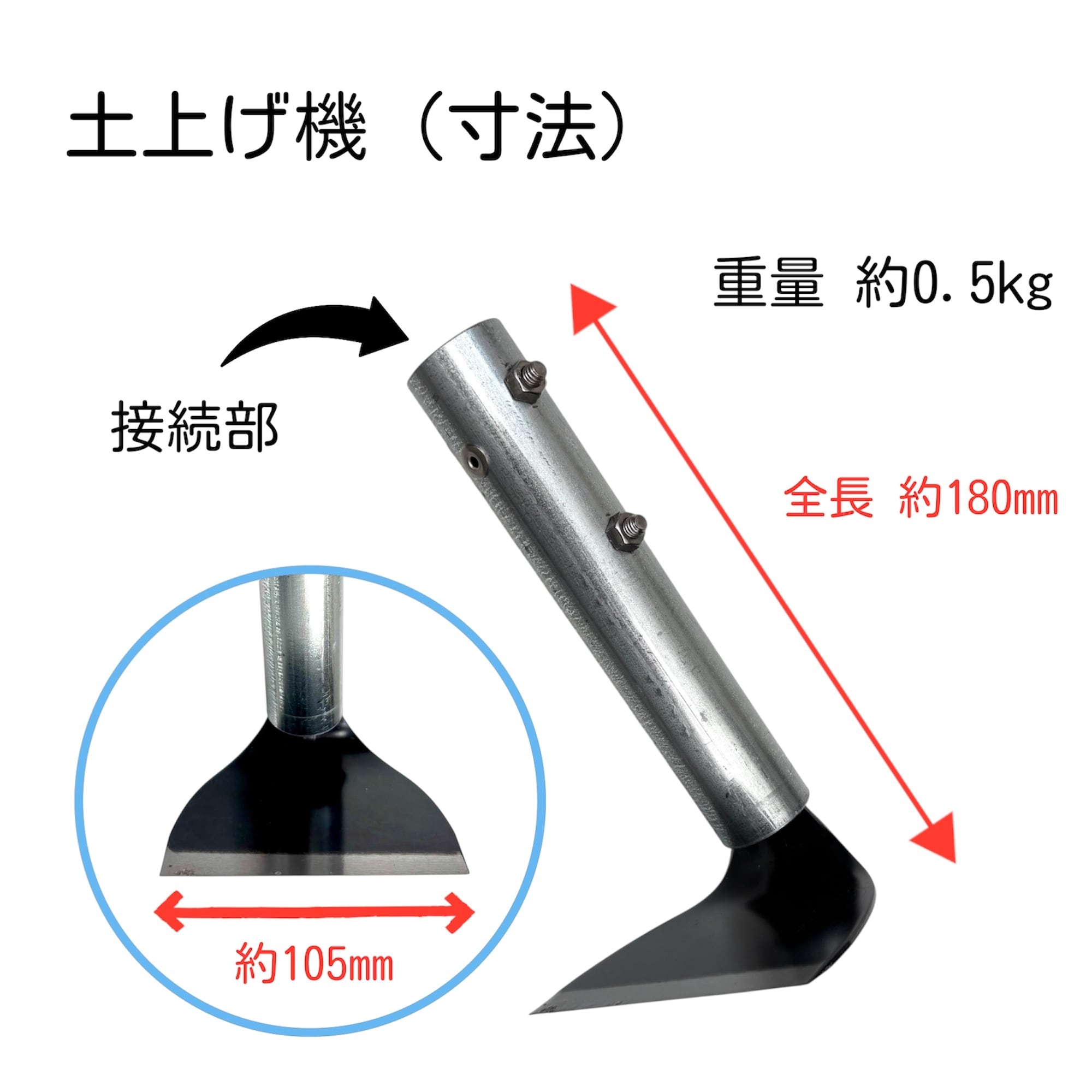

※画像2枚目以降は寸法・使用方法・仕様説明の参考画像です。

本製品は、土砂に接触する部分は金属製です。商品の一部に木材が使用されています。
金属を含む商品のため重量があります。

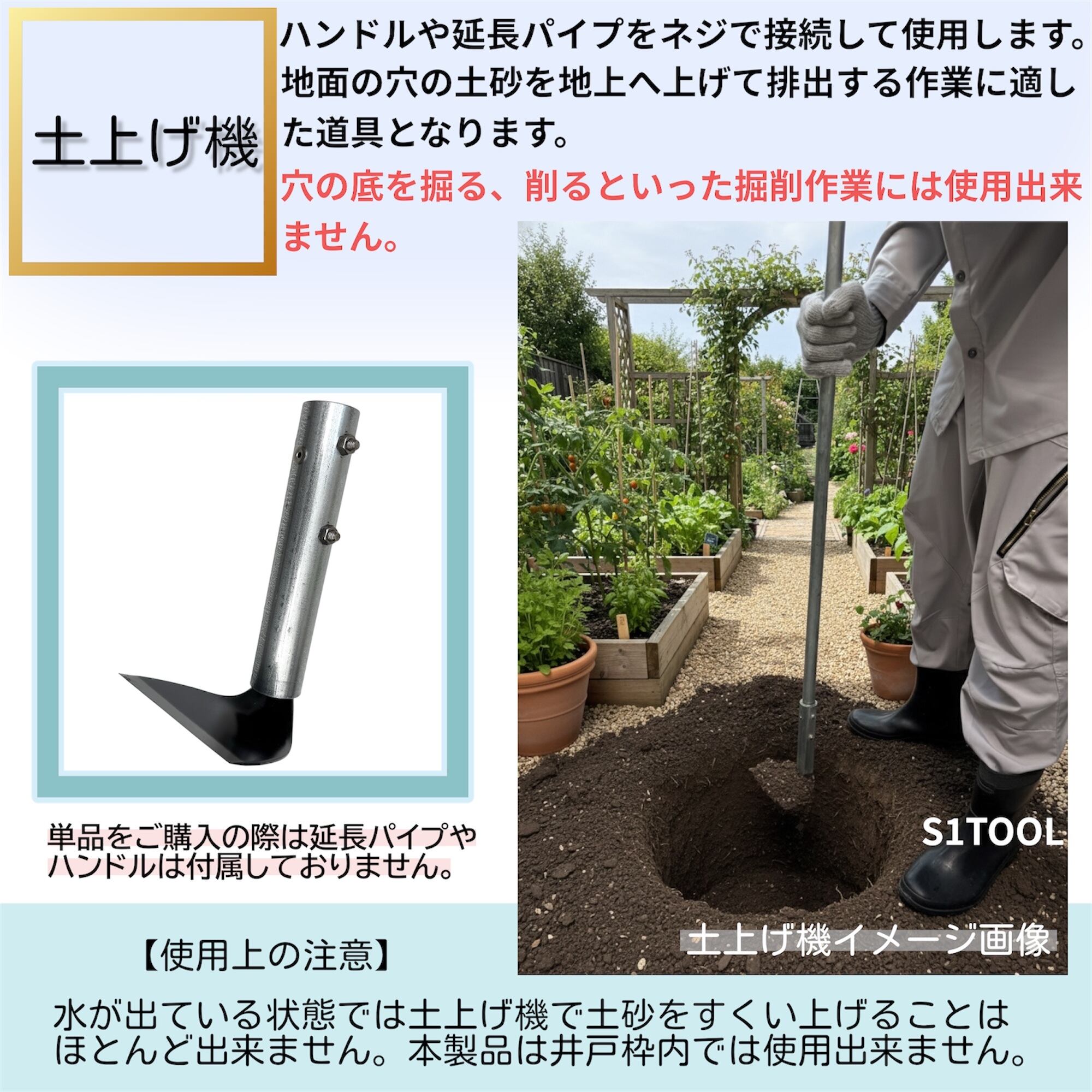

土上げ機は、シャベル(別売)などでほぐした土砂を地上へ引き上げて排出するための工具です。
穴底の隅に集めて高く積み上げた状態の土砂に横から差し込んで土砂をすくい上げて地上に排出します。

本製品は、穴の底を掘る、地層を削るといった掘削作業には使用できません。
土砂を地上へ上げて排出する作業に適した工具となります。

■ 商品内容

・土上げ機 単品
・説明書

※延長パイプ、ハンドル、シャベル、吸い子、井戸枠、その他工具は付属していません。

■ 使用方法・用途について

土上げ機は、人力で使用する手掘り井戸用の土砂回収工具です。

地面に別売りのシャベルなどで掘った穴の中で、ほぐされた土砂を地上にあげるために使用します。
穴底の隅に集めて積み上げた土砂に横から差し込み、土砂をすくい上げて地上へ排出します。

手掘り井戸の初期作業では
「シャベルで土をほぐす」
「土上げ機で土砂を地上へ上げる」

という工程を繰り返しながら掘り進めることが多いため、その作業で使用する道具となります。
掘削深さが深くなると、シャベルのみでは土砂を地上まで上げにくくなるため、土上げ機を併用して作業を行います。

土上げ機は井戸枠内では使用できません。
別売りのシャベル等で掘った、穴径約250mmの穴での使用を想定しています。安定した足元を確保し、安全に作業してください。
穴の直径や土砂の状態、地層条件によっては使用できない場合があります。

本製品は、井戸枠を挿入する前の工程での土砂回収作業向けの工具となります。

■水が出た状態での使用について

水が出ている状態では、土砂が水と一緒に流れやすいため、土上げ機での回収が難しくなります。

水が出た後の掘削や土砂回収には、
別売りの吸い子などの工具を使用する必要があります。

■ 構造・重量・作業方法について

土上げ機の土砂に接触する部分は金属製です。
延長パイプを使用することで、掘削深さに応じた作業が可能になります。

本製品は、エスワンツール（S1 TOOL）の延長パイプやハンドル（別売）を接続して使用することを想定しています。
延長パイプを使用することで、掘削深さに応じた作業が可能になります。
エスワンツールの延長パイプ（別売）を使用して延長する場合、安全のため、地上での延長パイプの連結は1回につき最大3本までとしてください。4本以上を使用して深く掘削する場合は、地上では4本以上を連結した状態で取り扱わないでください。別売りの延長パイプ保持材を使用して2分割や3分割するなど、分割して取り扱ってください。
保持材を使用して延長パイプを分割して取り扱うことで、4本、5本、6本などより多くの延長パイプを使用した深掘り作業にも対応できます。
延長パイプを長く連結した状態では、横方向から大きな力が加わると、パイプやネジ接続部が曲がったり変形したりするおそれがあります。
使用中にパイプやネジ接続部に曲がり、変形、緩みなどの異常や違和感を感じた場合は、直ちに作業を中止し、状態を確認してください。

エスワンツールでは、実際に10m程度の井戸掘削作業を行った経験があります。
その経験をもとに、手掘り井戸掘り作業向けの道具として加工・構成しています。

■ 使用できない場所・条件について

・本製品は井戸枠内では使用できません
・岩盤、大きな石、岩などを破砕する機能はありません
・岩盤や大きな石が多い地層では使用できません
・砂利が多い地層では作業が困難な場合があります
・穴の直径や深さ、地層条件によっては使用できない場合があります

■ 使用方法の説明書について

土上げ機の使用方法についての専用の説明書をお付けしています。

■ ご注意

・掘削場所によっては、地中に給排水管・ガス管・電線・通信ケーブルなどの埋設物がある場合があります。掘削前に周辺状況をご確認いただき、埋設物がある場所では掘削しないでください
・石や木の根など表層に障害物がある場合は、必要に応じてシャベル等で慎重に掘削してください。（本商品にシャベルは含まれていません）
・本製品は手掘り井戸用の土砂の回収を目的とした工具です
・掘削作業や穴底を掘る用途には使用できません
・井戸枠、シャベル、延長パイプ、ハンドル等は付属していません。
・作業時はヘルメット、作業用手袋、安全靴、保護メガネ等の保護具を着用し、安全に配慮して無理な作業は行わないでください
・土上げ機の先端部分は尖っているため、直接手で触れないでください。取り扱いや組立、脱着の際は十分に注意してください
・安全のため、掘削穴の中に入って作業しないでください
・掘削穴の周囲の状態を確認し、崩落等の危険がないように、必要に応じて足場を作り安全に作業してください
・井戸掘り作業では長い延長パイプを扱うため、作業者以外の人を作業範囲内に近づけないでください
・延長パイプ、ハンドル、掘削工具などが建物、車両、設備などに接触・落下しないよう、周囲に十分な作業スペースを確保してください
・作業中断時は掘削穴を開放したまま放置せず、蓋をしてください。また第三者が近づかないよう安全に管理してください
・延長パイプを使用する場合、安全のため、地上での延長パイプの連結は1回につき最大3本までとしてください。4本以上を使用する場合は連結したままにせず、保持材を使用して分割して取り扱ってください
・作業前に掘削場所の周辺状況や作業スペースを確認し、安全を確保したうえで作業してください
