■商品詳細説明■

手掘りによる井戸掘り作業で、初期掘削や浅い層の穴掘りに使用するシャベル単品です。
DIYや家庭用途を想定した、人力で使用する井戸掘り用シャベルとなります。

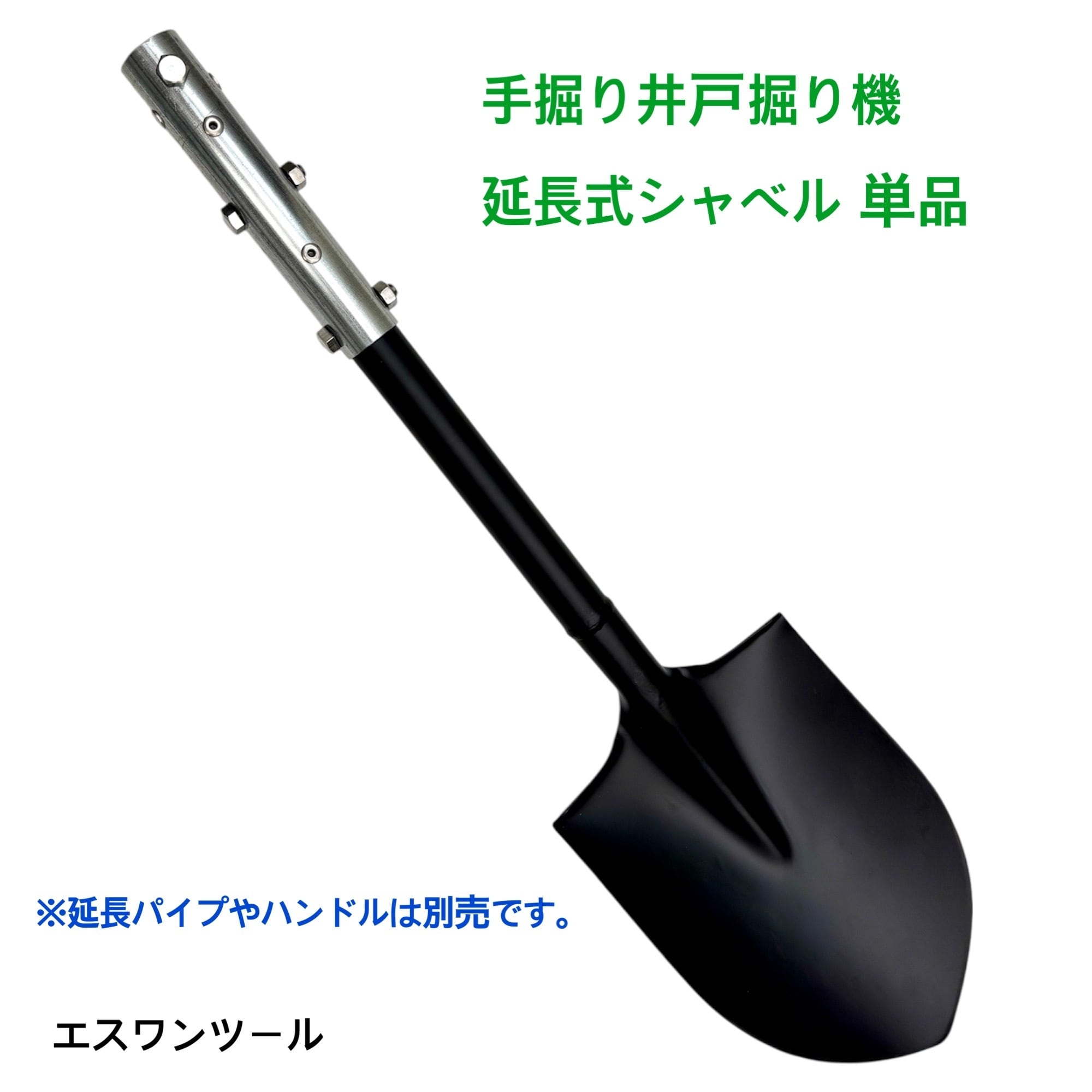

※画像1枚目に掲載している商品が出品内容の全てとなります。

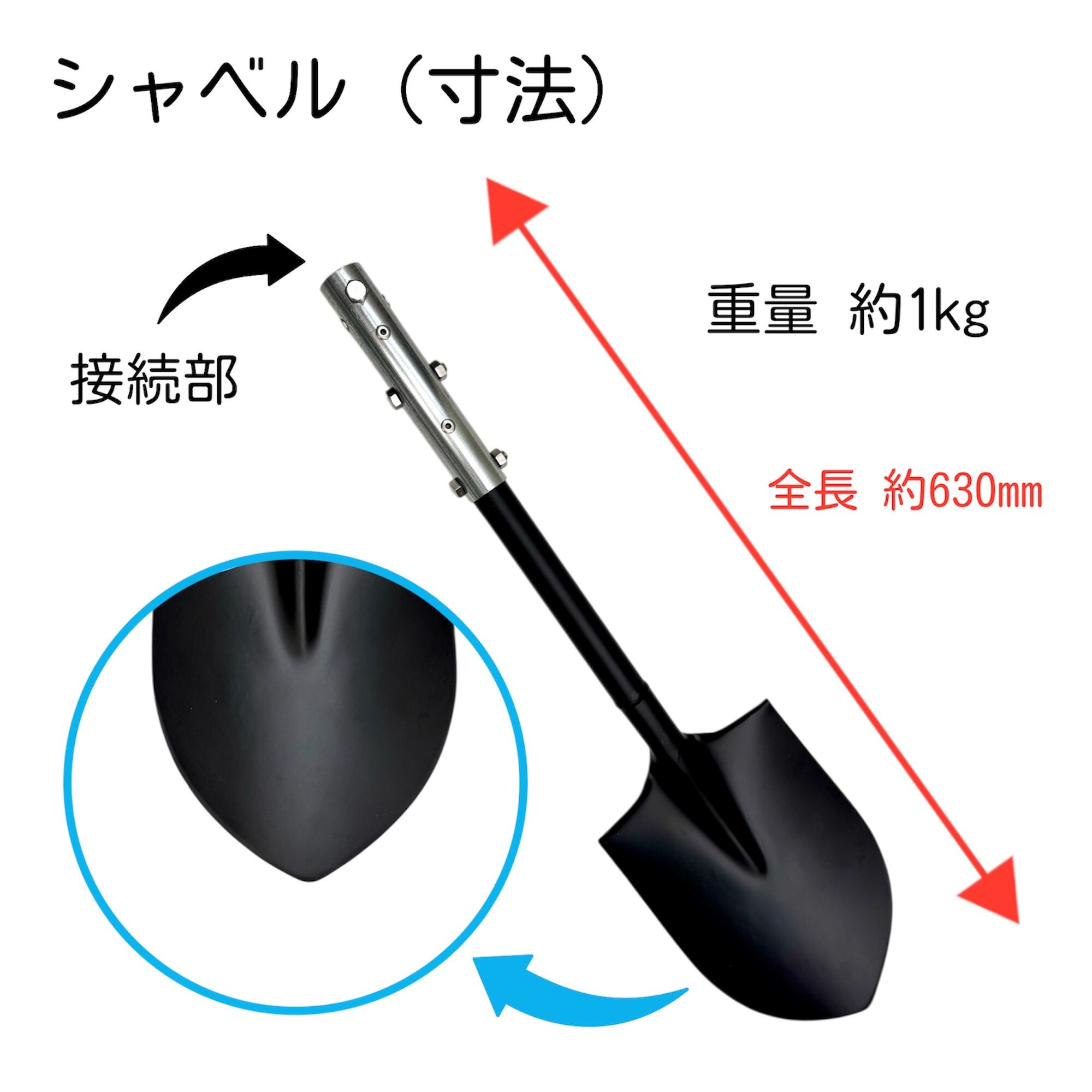

※画像2枚目以降は寸法・使用方法・仕様説明の参考画像です。

本製品は主に井戸の初期掘削、水のない層の掘削、地下水が出るまでの浅い掘削などに使用します。
シャベルで土砂を掘り崩し、土上げ機（別売）などを使用して土砂を地上へ上げることで、掘削作業を進めることができます。

深く掘り進める場合や、地層の状況によりシャベルでの掘削が難しくなった場合は、別売りのオーガなどの掘削工具の使用をおすすめします。

【ご購入前にご確認ください】

※本製品は人力で使用する工具ですが、耐久性を考慮した金属製のため重量があります。
掘り進める場合は延長パイプ（金属製）を追加して使用することができますが、延長するほど工具全体の重量が増えていきます。
掘削深さや地層条件によっては体力を要する場合があり、作業難易度は地層や作業環境により異なります。
掘削時は工具自体の重量を活かしながら地層に力を伝えて掘り進めます。

電動工具を使用せず、作業者が地層や掘削状況を確認しながら、工程に応じて作業を進めることができます。

本製品はシャベル単品です。延長して使用する場合は、エスワンツールの延長パイプ、ハンドル（別売）をネジで接続してご使用ください。

■ 商品内容

・シャベル
・説明書

※本商品に延長パイプ、ハンドル、土上げ機等は含まれていません。

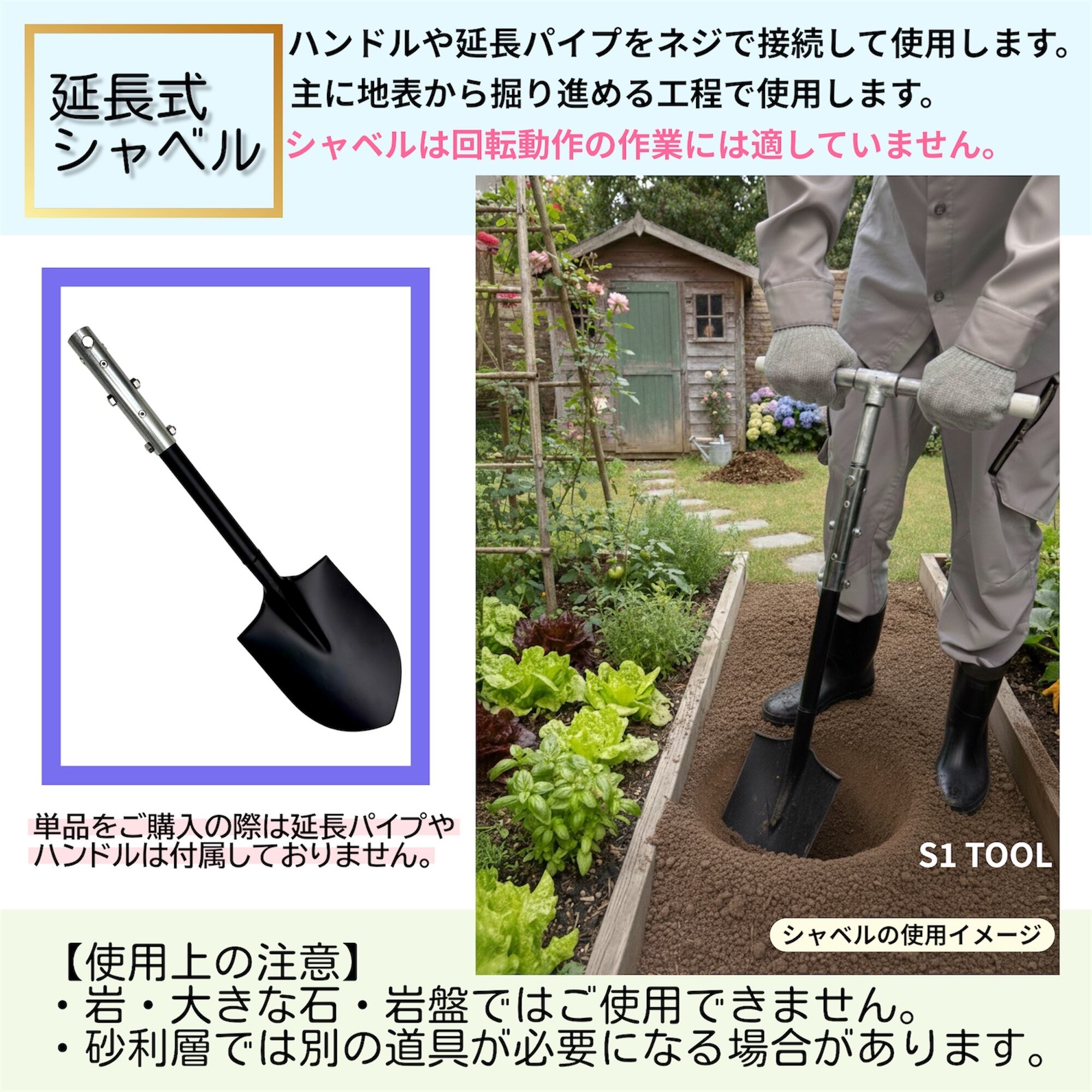

■ シャベルの用途と使用方法

シャベルは主に地表からの初期掘削や浅い層の土砂の掘削作業で使用します。
土砂を突く・差し込む・すくい上げるといった動作で、土を崩しながら掘削作業を行います。
本製品は、丸穴の直径または横長の穴の幅が約250mm以下の掘削を想定しています。
穴径約250mmの丸い穴の場合、穴の内側にシャベルの角度を付けにくくなるため、1m以上の深さになると掘削しにくくなります。
一方、幅250mm以下の横長の穴にすることで、シャベルを左右から斜めに差し込みやすくなり、丸穴よりも掘削しやすくなる場合があります。
ですが、横長の穴の掘削でも、深くなるほど土砂を掘り崩す作業が難しくなります。また、掘削深さや地層条件、作業方法によって作業効率は大きく異なります。

シャベルで土砂を掘り崩した後、土上げ機（別売）などを使用して土砂を地上へ引き上げることで、掘削作業を進めることができます。

シャベルを延長して使用することも可能ですが、深くなるほど作業効率が低下するため、本製品は初期掘削や浅い層の掘削を主な用途としています。
深く掘り進める場合はオーガなどの他の掘削工具への切り替えをおすすめします。

本製品は回転させて掘削する工具ではありません。
回転方向に強い力を加えると、変形や破損の原因となる場合があります。

■ 構造・重量・作業方法について

主要部品は金属製です。
重量を活かした掘削作業が可能で、地層条件によっては、土砂に力が伝わりやすく、崩しながら掘り進めやすくなる場合があります。
使用する延長パイプの本数により、工具全体の重量は変化します。
延長して使用する場合は、工具の長さや重量を考慮し、無理のない範囲で作業してください。

本製品は、エスワンツール（S1 TOOL）の延長パイプやハンドル（別売）を接続して使用することを想定しています。
延長パイプを使用することで、掘削深さに応じた作業が可能になります。
エスワンツールの延長パイプ（別売）を使用して延長する場合、安全のため、地上での延長パイプの連結は1回につき最大3本までとしてください。4本以上を使用して深く掘削する場合は、地上では4本以上を連結した状態で取り扱わないでください。別売りの延長パイプ保持材を使用して2分割や3分割するなど、分割して取り扱ってください。
保持材を使用して延長パイプを分割して取り扱うことで、4本以上の延長パイプを使用した深掘り作業にも対応できます。
延長パイプを長く連結した状態では、横方向から大きな力が加わると、パイプやネジ接続部が曲がったり変形したりするおそれがあります。
使用中にパイプやネジ接続部に曲がり、変形、緩みなどの異常や違和感を感じた場合は、直ちに作業を中止し、状態を確認してください。

土砂の掘り崩しにはシャベル、掘り崩した土砂の地上への引き上げには土上げ機(別売）など、作業工程に応じて工具を使い分けることで作業を進めることができます。

エスワンツールでは、実際に10m程度の井戸掘削作業を行った経験があります。
その経験をもとに、手掘り井戸掘り作業向けの道具として加工・構成しています。

■ 井戸の掘り方の説明書と各工具の使用方法の説明書について

井戸の掘り方は、付属の説明書（約30ページ）にて、文章と図を用いて詳しく解説しています。
また、シャベルの使用方法についても、専用の説明書をお付けしています。
実際の掘削作業をもとに作成した内容ですので、各工程を確認しながら井戸掘り作業を進めていただけます。

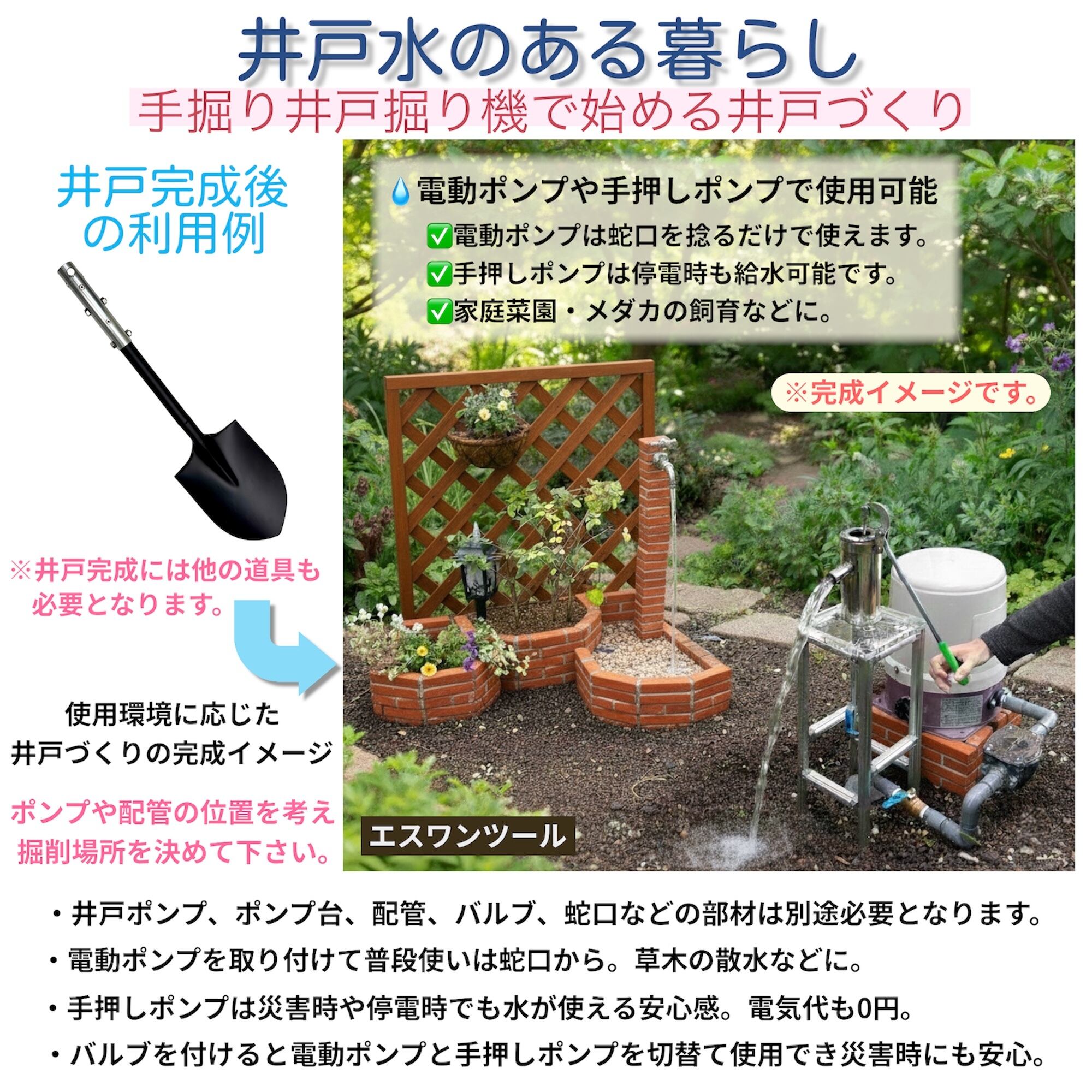

説明書には、井戸完成後の一般的な配管例のほか、普段は電動ポンプを使用し、停電時や災害時には手押しポンプへ切り替えて使用する一例についても、図と文章で掲載しています。
※手押しポンプ・電動ポンプ・蛇口・配管部品・切替バルブ等は本製品には付属していません。
井戸掘りに挑戦される方に、少しでも分かりやすく作業を進めていただけるよう、実際の掘削経験をもとに説明書を作成しています。

■ ご注意

・掘削場所によっては、地中に給排水管・ガス管・電線・通信ケーブルなどの埋設物がある場合があります。掘削前に周辺状況をご確認いただき、埋設物がある場所では掘削しないでください
・石や木の根など表層に障害物がある場合は、必要に応じてシャベルや別の工具等を使用して慎重に掘削してください。
・作業時はヘルメット、作業用手袋、安全靴、保護メガネ等の保護具を着用し、安全に配慮して無理な作業は行わないでください
・安全のため、掘削穴の中に入って作業しないでください
・掘削穴の周囲の状態を確認し、崩落等の危険がないように、必要に応じて足場を作り安全に作業してください
・井戸掘り作業では長い延長パイプを扱うため、作業者以外の人を作業範囲内に近づけないでください
・延長パイプやハンドルを使用する場合は、掘削工具が建物、車両、設備などに接触・落下しないよう、周囲に十分な作業スペースを確保してください
・作業中断時は掘削穴を開放したまま放置せず、蓋をしてください。また第三者が近づかないよう安全に管理してください
・延長パイプを使用する場合、安全のため、地上での延長パイプの連結は1回につき最大3本までとしてください。4本以上を使用する場合は連結したままにせず、保持材を使用して分割して取り扱ってください
・使用中にシャベルや接続部、延長パイプ等に曲がり、変形、緩みなどの異常や違和感を感じた場合は、直ちに作業を中止し、状態を確認してください
・作業前に掘削場所の周辺状況や作業スペースを確認し、安全を確保したうえで作業してください
・岩や大きな石、岩盤を破砕する機能はありません。岩盤や大きな石が多い地層では掘削できません
・地下水位や地層条件により、掘削しても水が出ない場合があります
・本製品は人力による手掘り井戸用の掘削工具です
・本製品に井戸枠（VU75・VU100等）、延長パイプ、ハンドル、オーガ、井戸ポンプ、配管部品等は含まれていません
