■商品詳細説明■

手掘りによる井戸掘り作業で、水のない層や硬い粘土層の掘削に使用するオーガ （径120mm） 単品です。
DIYや家庭用途を想定した、人力で使用する新品の井戸掘り機となります。
※画像1枚目に掲載している商品が出品内容の全てとなります。

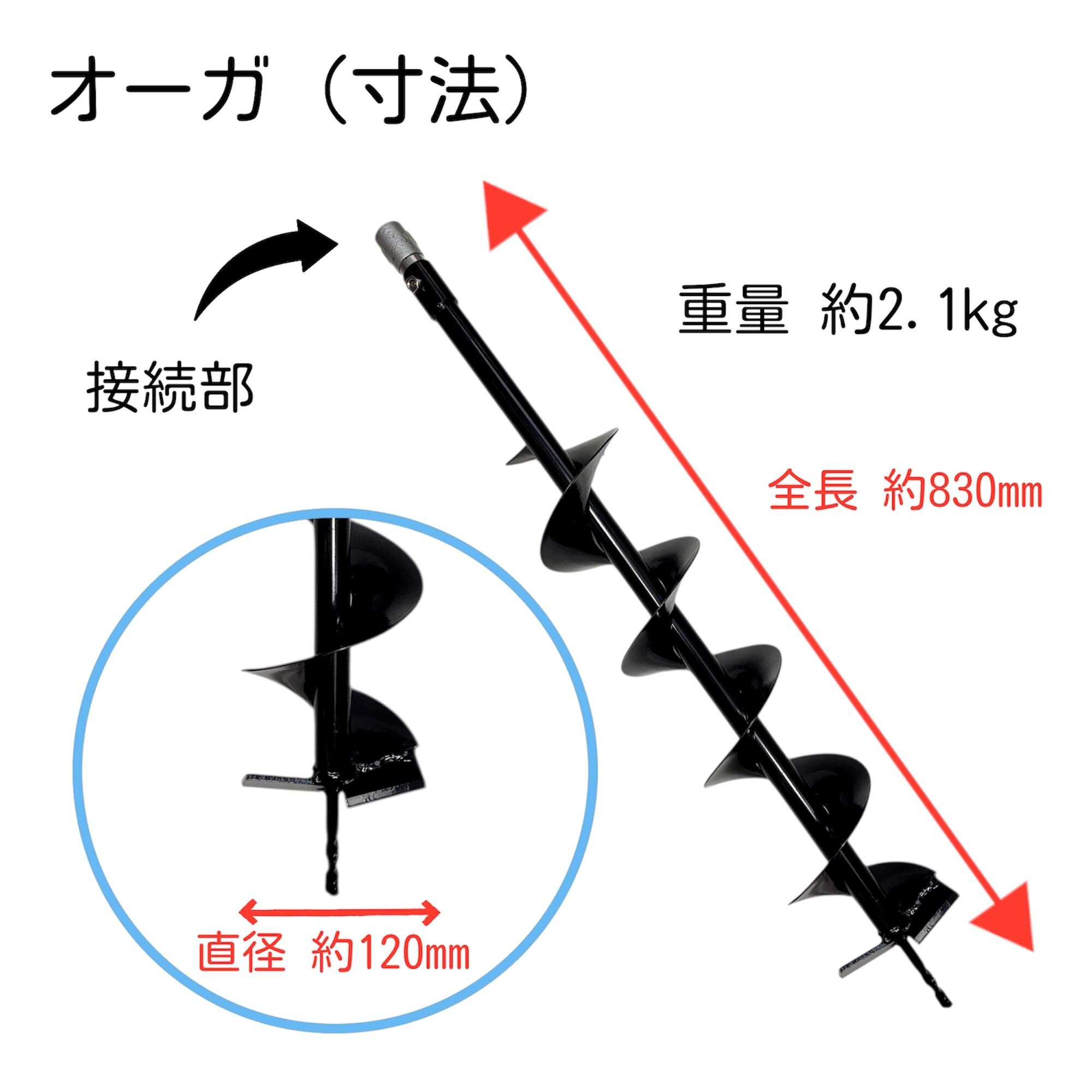

※画像2枚目以降は寸法・使用方法・仕様説明の参考画像です。
※オーガ単品では使用できません。別途、対応する延長パイプ・ハンドル等が必要です。

本商品は主に井戸の初期掘削、水のない層の掘削、地下水が出るまでの掘削、井戸枠挿入後の硬い粘土層の掘削などに使用します。
水がある層の掘削や井戸完成までの作業には、別売りの吸い子等の工具をご使用ください。

【ご購入前にご確認ください】
※本製品は人力で使用する工具ですが、耐久性を考慮した金属製のため重量があります。
掘り進めるにつれて延長パイプ（金属製）を追加する必要があるため、重量が増えていきます。
掘削深さや地層条件によっては体力を要する場合があり、作業難易度は地層や作業環境により異なります。

掘削時は工具自体の重量を活かしながら地層に力を伝えて掘り進めます。

電動工具を使用せず、作業者が地層や掘削状況を確認しながら、工程に応じて作業を進めることができます。

本製品はオーガ単品です。
エスワンツールの延長パイプ、ハンドル（別売）をネジで接続してご使用ください。

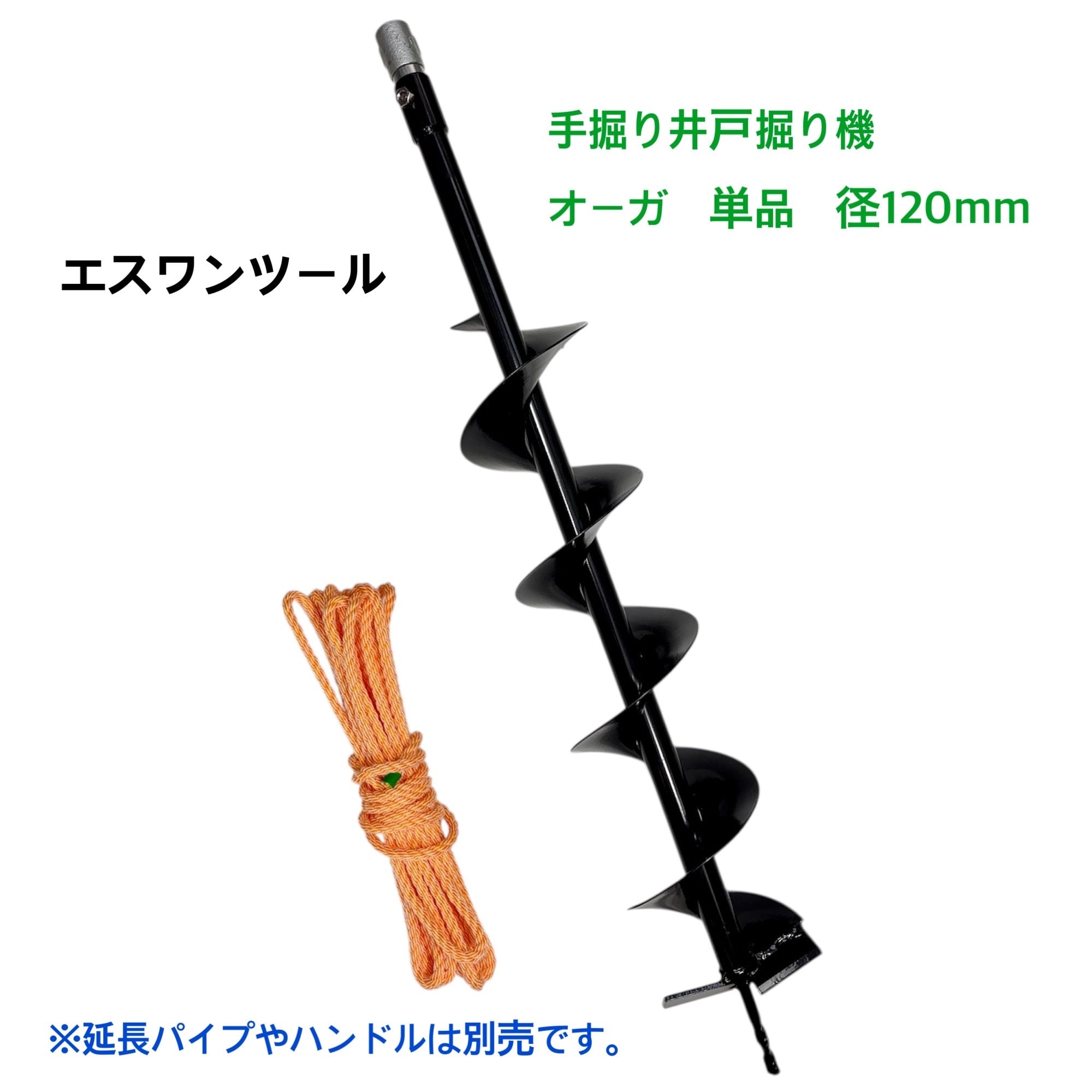

■ 商品内容

・オーガ（径120mm）
・ロープ 約6.5m
・説明書

手掘りで行う井戸掘り作業向けのオーガです。
※本商品に延長パイプ、ハンドル、井戸枠等は含まれていません。

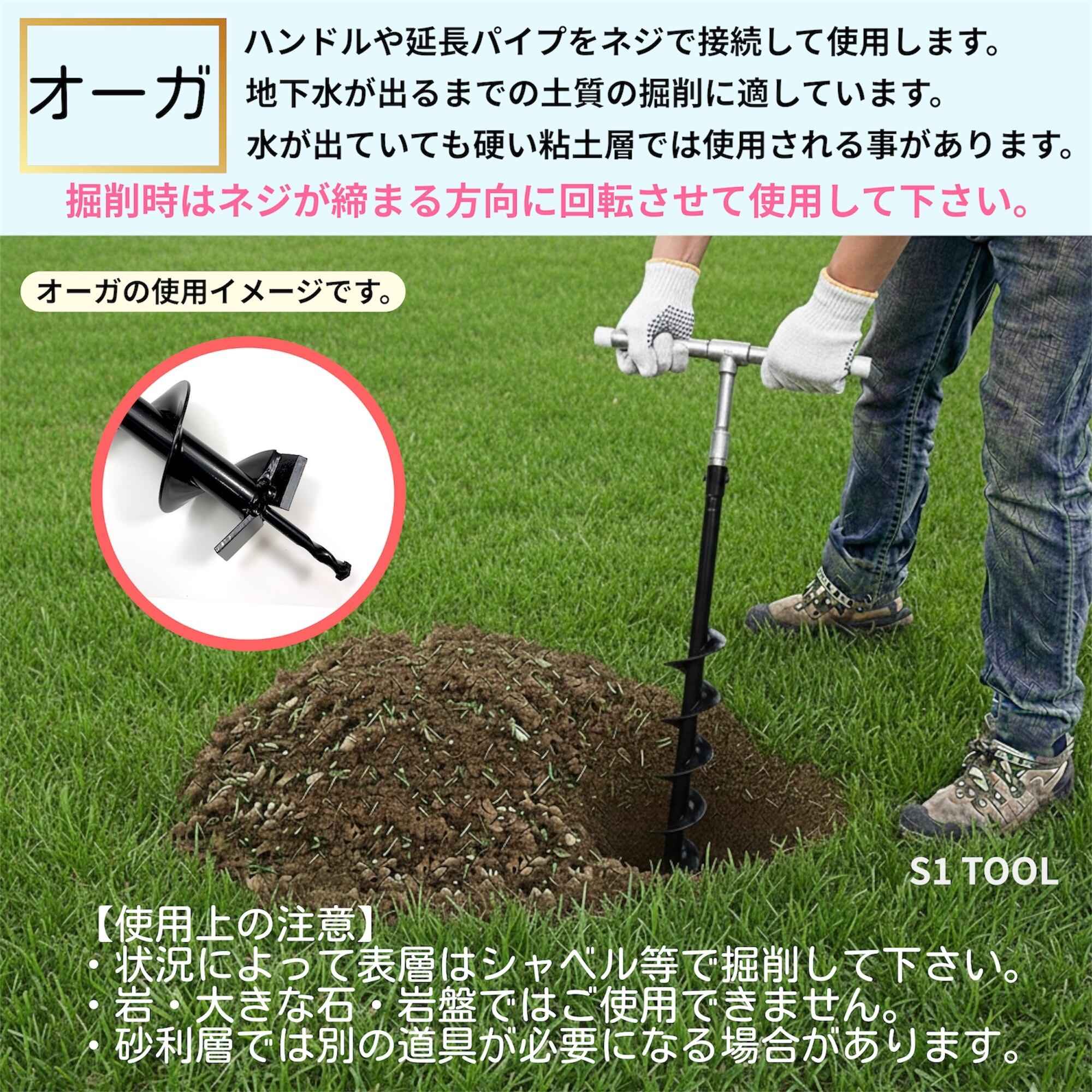

■ オーガの用途と使用方法

オーガ（径120mm）は主に、水の湧き出ていない層や硬い粘土層で使用します。
ネジの締まる方向に回転させて掘削し、螺旋部に保持した土砂を地上に引き上げて排出します。

通常、水がある層では土砂が水で流れて掘削しにくくなる場合がありますが、
硬い粘土層では、水がある場合でもオーガを使用して掘り進めることがあります。

※径120mmのオーガは、VU75、VU100の井戸枠内での掘削はできません。

■ 構造・重量・作業方法について

主要部品は金属製です。
重量を活かした掘削作業が可能で、地層条件によっては、土砂に力が伝わりやすく、崩しながら掘り進めやすくなる場合があります。
使用する延長パイプの本数により、重量は変化します。

本製品は、エスワンツール（S1 TOOL）の延長パイプやハンドル（別売）を接続して使用することを想定しています。
延長パイプを使用することで、掘削深さに応じた作業が可能になります。
エスワンツールの延長パイプ（別売）を使用して延長する場合、安全のため、地上での延長パイプの連結は1回につき最大3本までとしてください。4本以上を使用して深く掘削する場合は、地上では4本以上を連結した状態で取り扱わないでください。別売りの延長パイプ保持材を使用して2分割や3分割するなど、分割して取り扱ってください。
保持材を使用して延長パイプを分割して取り扱うことで、4本、5本、6本などより多くの延長パイプを使用した深掘り作業にも対応できます。
延長パイプを長く連結した状態では、横方向から大きな力が加わると、パイプやネジ接続部が曲がったり変形したりするおそれがあります。
使用中にパイプやネジ接続部に曲がり、変形、緩みなどの異常や違和感を感じた場合は、直ちに作業を中止し、状態を確認してください。

掘削工具やパイプの吊り下げ、工具の落下防止にはロープを使用して慎重に作業を行ってください。

エスワンツールでは、実際に10m程度の井戸掘削作業を行った経験があります。
その経験をもとに、手掘り井戸掘り作業向けの道具として加工・構成しています。

■ 井戸の掘り方の説明書と各工具の使用方法の説明書について

井戸の掘り方は、付属の説明書（約30ページ）にて、文章と図を用いて詳しく解説しています。
また、オーガの使用方法についても、専用の説明書をお付けしています。
実際の掘削作業をもとに作成した内容ですので、各工程を確認しながら井戸掘り作業を進めていただけます。

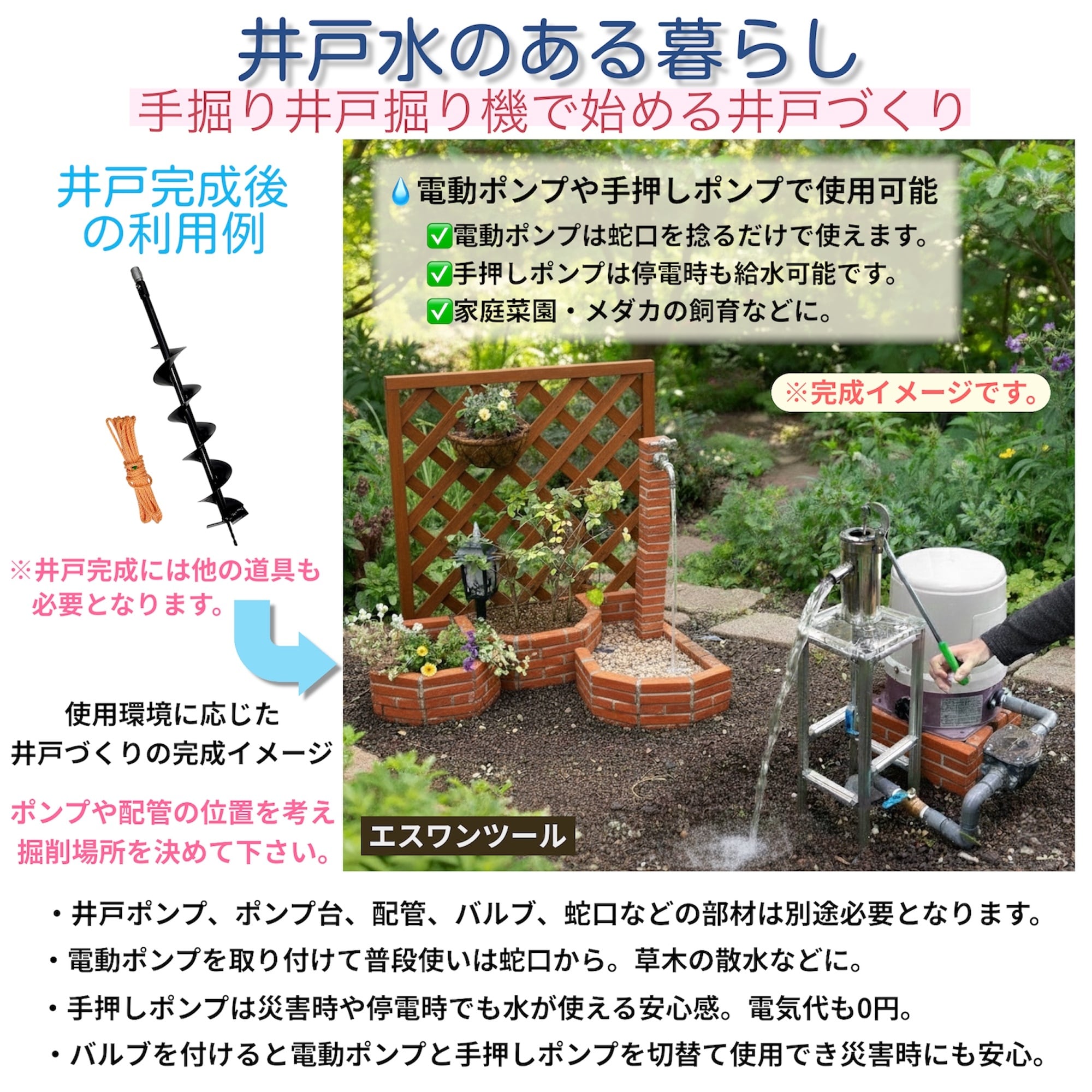

説明書には、井戸完成後の一般的な配管例のほか、普段は電動ポンプを使用し、停電時や災害時には手押しポンプへ切り替えて使用する一例についても、図と文章で掲載しています。
※手押しポンプ・電動ポンプ・蛇口・配管部品・切替バルブ等は本製品には付属していません。
井戸掘りに挑戦される方に、少しでも分かりやすく作業を進めていただけるよう、実際の掘削経験をもとに説明書を作成しています。

■ ご注意

・掘削場所によっては、地中に給排水管・ガス管・電線・通信ケーブルなどの埋設物がある場合があります。掘削前に周辺状況をご確認いただき、埋設物がある場所では掘削しないでください
・石や木の根など表層に障害物がある場合は、必要に応じてシャベル等で慎重に掘削してください。（本商品にシャベルは含まれていません）
・作業時はヘルメット、作業用手袋、安全靴、保護メガネ等の保護具を着用し、安全に配慮して無理な作業は行わないでください
・安全のため、掘削穴の中に入って作業しないでください
・掘削穴の周囲の状態を確認し、崩落等の危険がないように、必要に応じて足場を作り安全に作業してください
・井戸掘り作業では長い延長パイプを扱うため、作業者以外の人を作業範囲内に近づけないでください
・延長パイプやハンドルを使用する場合は、掘削工具が建物、車両、設備などに接触・落下しないよう、周囲に十分な作業スペースを確保してください
・作業中断時は掘削穴を開放したまま放置せず、蓋をしてください。また第三者が近づかないよう安全に管理してください
・延長パイプを使用する場合、安全のため、地上での延長パイプの連結は1回につき最大3本までとしてください。4本以上を使用する場合は連結したままにせず、保持材を使用して分割して取り扱ってください
・使用中にオーガや接続部、延長パイプ等に曲がり、変形、緩みなどの異常や違和感を感じた場合は、直ちに作業を中止し、状態を確認してください
・作業前に掘削場所の周辺状況や作業スペースを確認し、安全を確保したうえで作業してください
・岩や大きな石、岩盤を破砕する機能はありません。岩盤や大きな石が多い地層では掘削できません
・地下水位や地層条件により、掘削しても水が出ない場合があります
・本製品は人力による手掘り井戸用の掘削工具です
・本製品に井戸枠（VU75・VU100等）、延長パイプ、ハンドル、シャベル、井戸ポンプ、配管部品等は含まれていません
