■商品詳細説明■

本商品は、手掘りによる井戸掘り作業で、水が出た後の井戸枠内の掘削工程に使用する、吸い子（ロングサイズ・交換弁5個付き）です。
吸い子 ロングサイズは通常サイズより多くの土砂を取り込めます。
通常サイズより重量は増えますが、一度に取り出せる土砂量が増えるため、土砂を取り出す回数を減らしたい方におすすめです。
DIYや家庭用途を想定した、人力で使用する井戸掘り機となります。
※画像1枚目に掲載している商品が出品内容の全てとなります。
※画像2枚目以降は寸法・使用方法・仕様説明の参考画像です。
※吸い子単品では使用できません。別途、対応する延長パイプ・ハンドル・井戸枠等が必要です。

【ご購入前にご確認ください】
※本製品は人力で使用する工具ですが、耐久性を考慮した金属製のため重量があります。
掘り進めるにつれて延長パイプ（金属製）を追加する必要があるため、重量が増えていきます。
掘削深さや地層条件によっては体力を要する場合があり、作業難易度は地層や作業環境により異なります。
掘削時は工具自体の重量を活かして地層に力を伝えながら作業を行います。

電動工具を使用せず、作業者が地層や掘削状況を確認しながら、工程に応じて作業を進めることができます。

本商品は吸い子単品です。
延長パイプ、ハンドル（別売）をネジで接続してご使用ください。

■ 商品内容

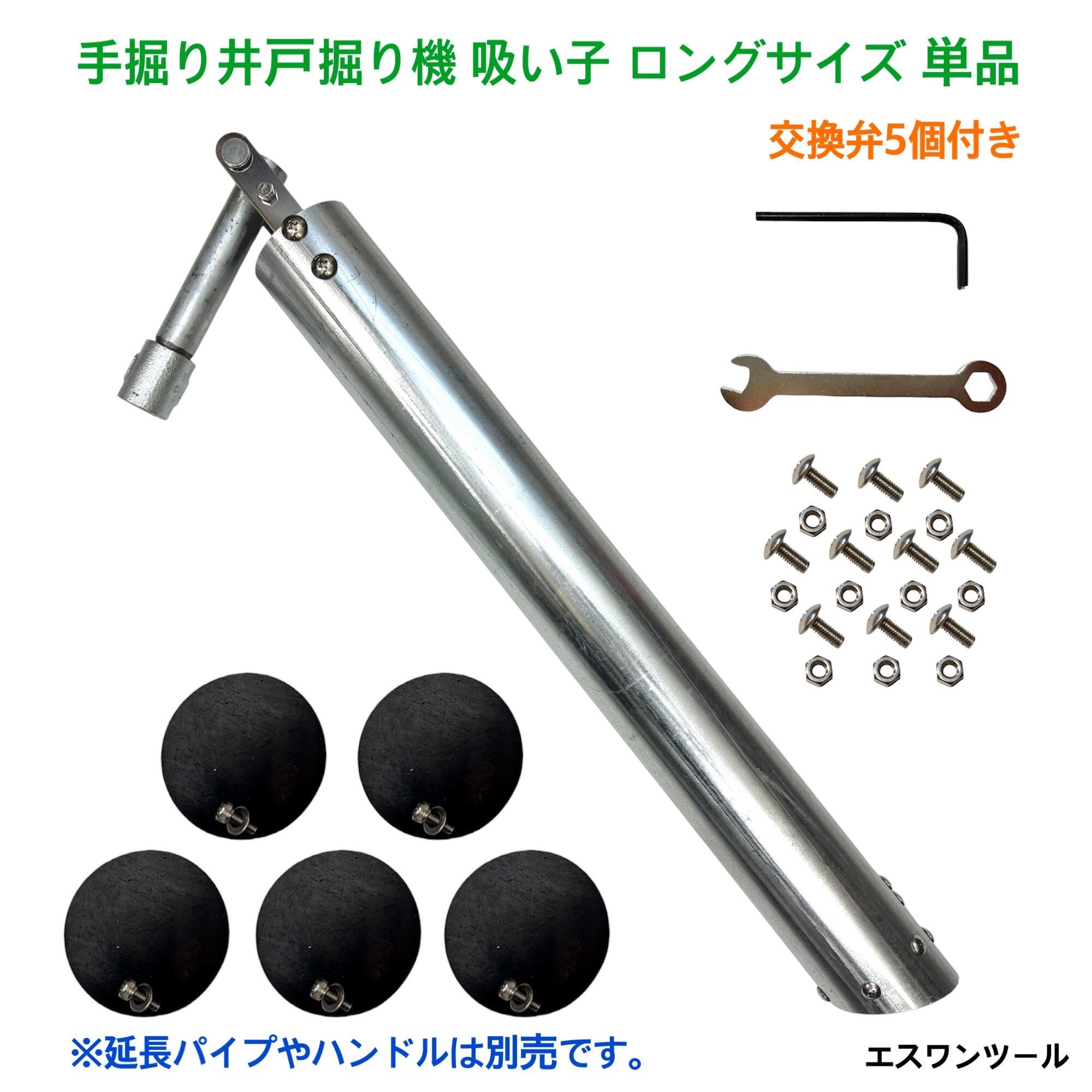

・吸い子ロングサイズ（交換弁5個付き、ボルトおよび交換工具一式）
・説明書

手掘り井戸掘り作業向けの吸い子です。
※本商品に延長パイプ、ハンドル、井戸枠等は含まれていません。

■ 吸い子の使用方法

吸い子は水のある層で使用します。
地表から水が出るまでの掘削には、シャベルやオーガなどの掘削工具を使用します。
水が出る層まで掘り進め、ある程度水深が深くなったら井戸枠を挿入します。

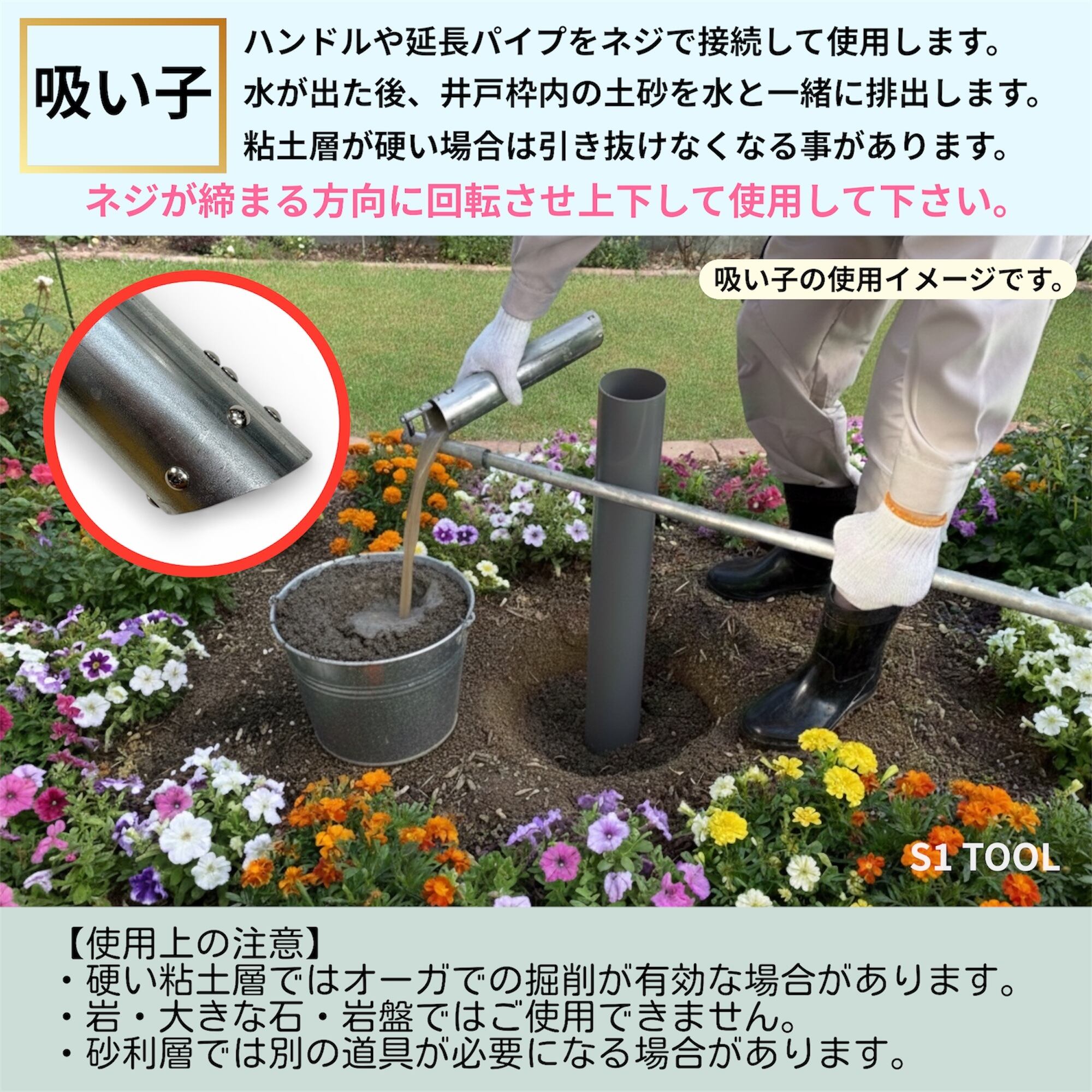

その後、吸い子を井戸枠内に入れ、回転動作や上下動作を行って、水と一緒に土砂を内部に取り込み、地上に引き上げて排出します。（井戸枠は付属していません。）

吸い子を使用するには、数百mm程度の水深が必要です。
水が無い場合や水深が浅い場合は使用できません。

回転させる際はネジの締まる方向に回転させます。

なお、硬い粘土層では、水がある状態でも吸い子で掘削しにくい場合があります。
その場合はオーガによる掘削が必要になる場合があります。
（吸い子は水のある層の土砂を掘削する作業に適した商品です。）

吸い子 ロングサイズは通常サイズに比べて本体パイプ部分を長くした構造となっており、内部に取り込める最大の土砂量が通常サイズの約1.5倍となります。
1回で取り出せる土砂量が増えるため、掘削効率の向上が期待できます。
その分、通常サイズより重量が増えていますが、基本的な構造や使用方法は通常の吸い子と同じです。

■ 吸い子の構造・使用範囲

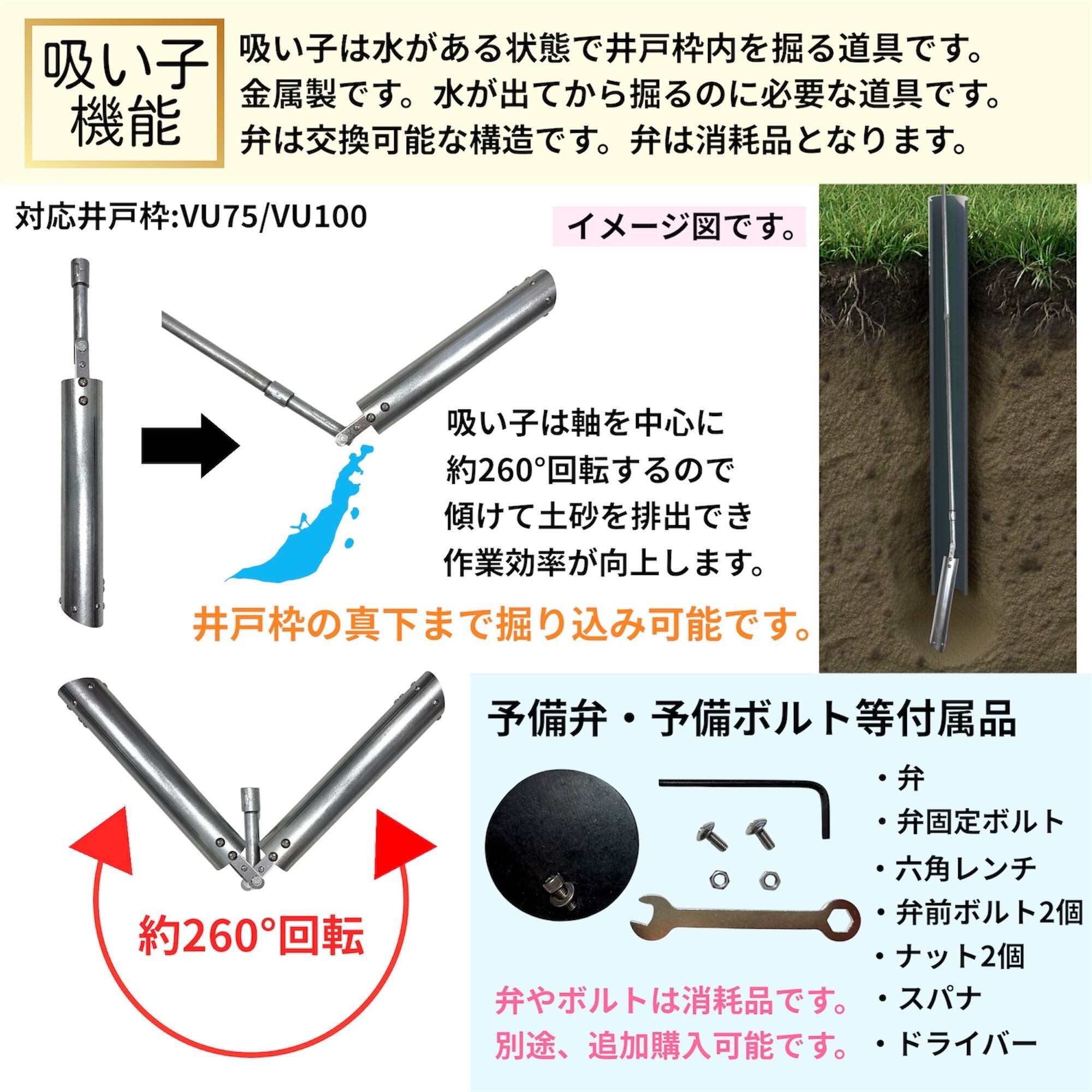

・軸を中心に約260度回転する構造で、地上での土砂排出がしやすくなっています
・吸い子は井戸枠内専用です（対応井戸枠：VU75・VU100）
※当店の吸い子は井戸枠が無い状況では使用できませんのでご注意ください。

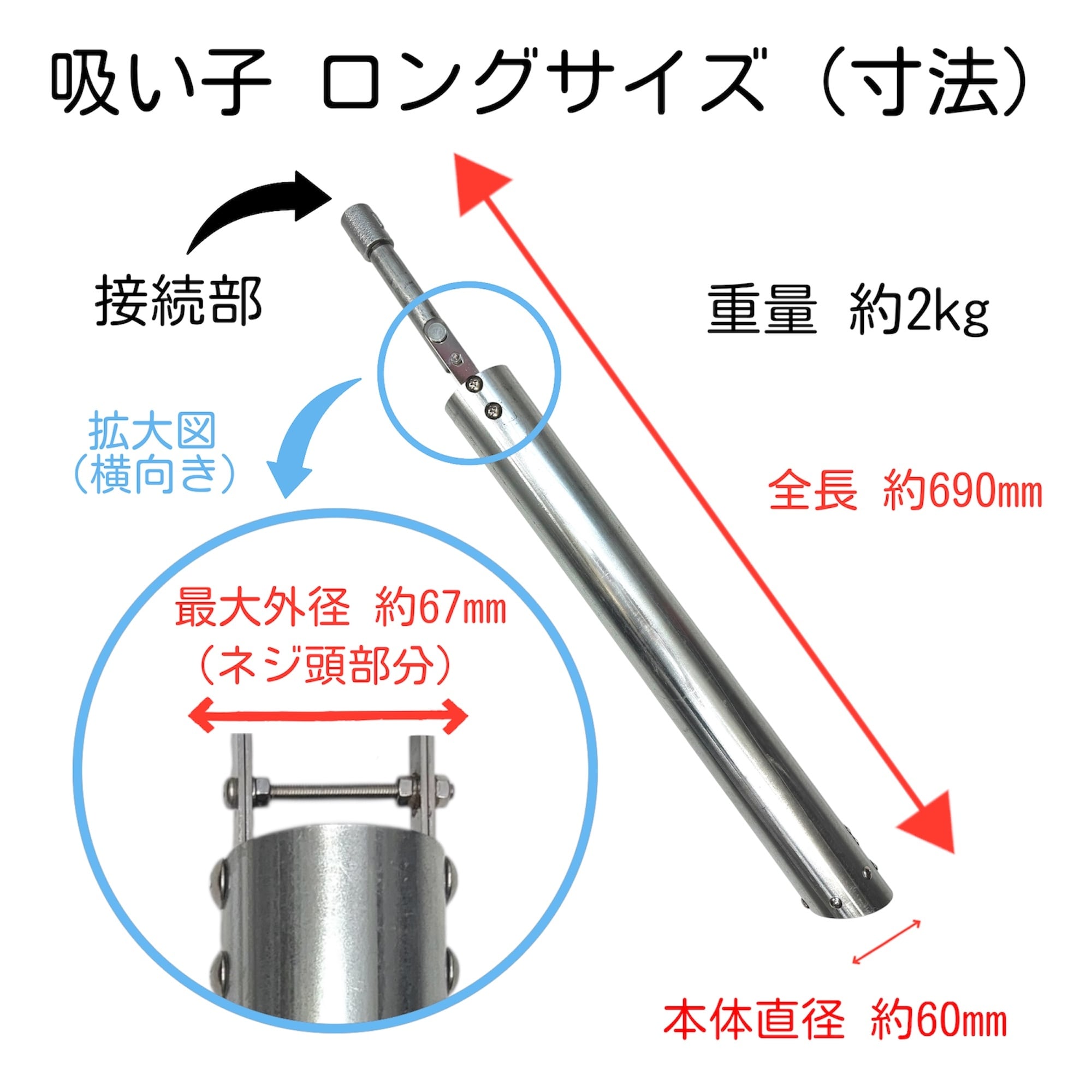

・吸い子本体径：約60mm
・ボルト等を含む最大外径：約67mm

井戸底や井戸枠直下の土砂を掘り崩し、井戸枠を沈める工程にも使用できます。

吸い子には交換用の弁が5個とボルトおよび弁交換工具一式が付属しています。
弁は使用状況や地層条件により摩耗するため、消耗部品となります。
消耗品の弁やボルトが足りなくなった場合は、弁5個セット（別売）にてご使用いただけます。

本商品は吸い子（ロングサイズ）となります。
交換弁の付属枚数や吸い子サイズ違いの商品とは内容が異なります。お間違えのない様にお願いいたします。

■ 構造・使用方法について

主要部品は金属製です。
本製品は、金属製延長パイプとハンドルを使用することを想定しています。
延長パイプを使用することで、掘削深さに応じた作業が可能になります。

市販の塩ビパイプを加工してネジを合わせて使用することも可能ですが、
金属製パイプと比較すると耐久性が異なり、掘削状況によっては塩ビパイプが折れたり、作業が進みにくくなる場合があります。
そのため、本製品では金属製延長パイプの使用を推奨しています。
※他社製の金属製延長パイプとの互換性はありませんのでご注意ください。

エスワンツールの延長パイプ（別売）を使用して延長する場合、安全のため、地上での延長パイプの連結は1回につき最大3本までとしてください。4本以上を使用して深く掘削する場合は、地上では4本以上を連結した状態で取り扱わないでください。別売りの延長パイプ保持材を使用して2分割や3分割するなど、分割して取り扱ってください。
保持材を使用して延長パイプを分割して取り扱うことで、4本、5本、6本などより多くの延長パイプを使用した深掘り作業にも対応できます。
延長パイプを長く連結した状態では、横方向から大きな力が加わると、パイプやネジ接続部が曲がったり変形したりするおそれがあります。
使用中にパイプやネジ接続部に曲がり、変形、緩みなどの異常や違和感を感じた場合は、直ちに作業を中止し、状態を確認してください。

エスワンツールでは、実際に10m程度の井戸掘削作業を行った経験があります。
その経験をもとに、手掘り井戸掘り作業向けの道具として加工・構成しています。

■ 井戸の掘り方の説明書と各工具の使用方法の説明書について

井戸の掘り方は、付属の説明書（約30ページ）にて、文章と図を用いて詳しく解説しています。
また、吸い子の使用方法についても、専用の説明書をお付けしています。
実際の掘削作業をもとに作成した内容ですので、各工程を確認しながら井戸掘り作業を進めていただけます。

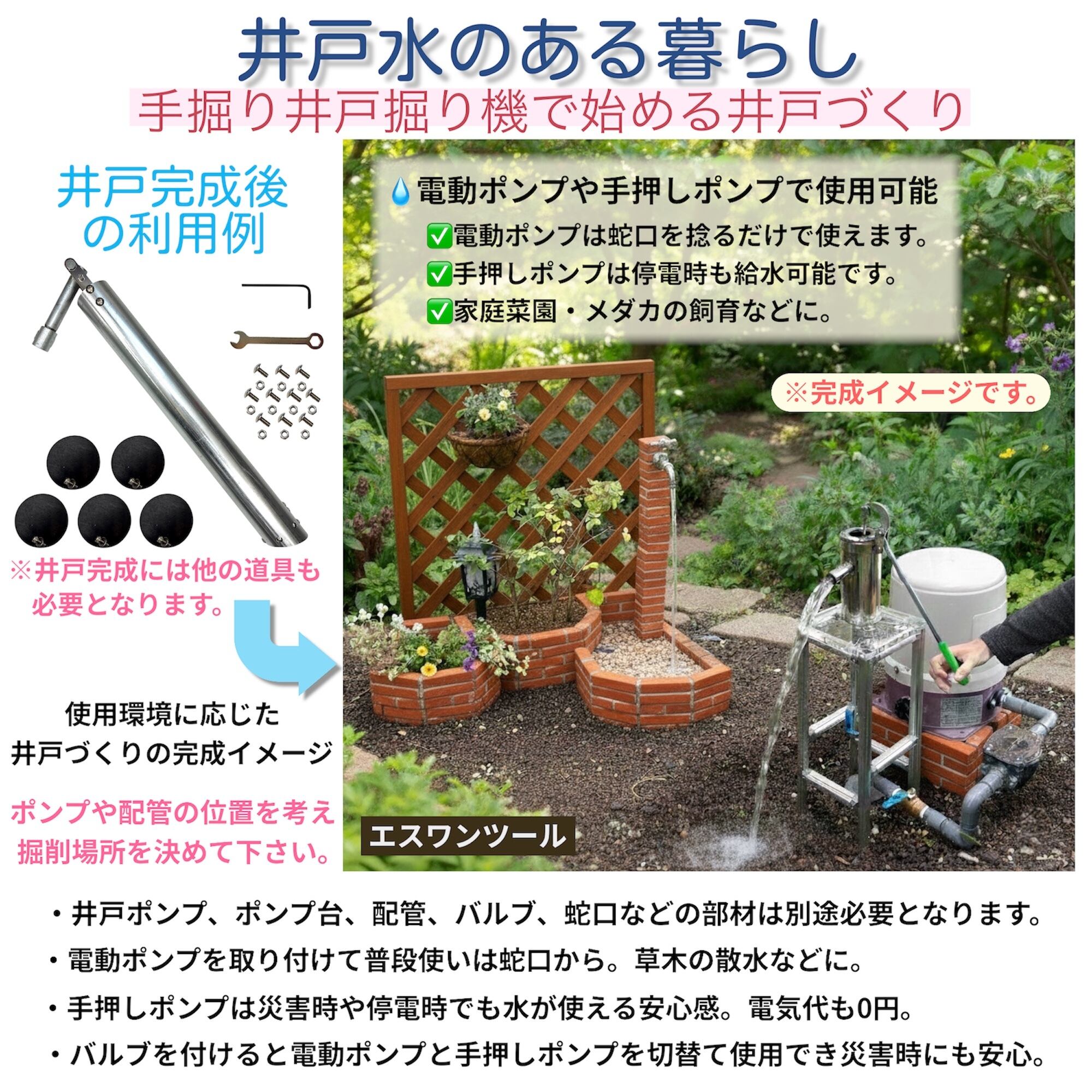

説明書には、井戸完成後の一般的な配管例のほか、普段は電動ポンプを使用し、停電時や災害時には手押しポンプへ切り替えて使用する一例についても、図と文章で掲載しています。
※手押しポンプ・電動ポンプ・蛇口・配管部品・切替バルブ等は本製品には付属していません。
井戸掘りに挑戦される方に、少しでも分かりやすく作業を進めていただけるよう、実際の掘削経験をもとに説明書を作成しています。

■ ご注意

・掘削場所によっては、地中に給排水管・ガス管・電線・通信ケーブルなどの埋設物がある場合があります。掘削前に周辺状況をご確認いただき、埋設物がある場所では掘削しないでください
・石や木の根など表層に障害物がある場合は、必要に応じてシャベル等で慎重に掘削してください。（本商品にシャベルは含まれていません）
・作業時はヘルメット、作業用手袋、安全靴、保護メガネ等の保護具を着用し、安全に配慮して無理な作業は行わないでください
・安全のため、掘削穴の中に入って作業しないでください
・掘削穴の周囲の状態を確認し、崩落等の危険がないように、必要に応じて足場を作り安全に作業してください
・井戸掘り作業では長い延長パイプを扱うため、作業者以外の人を作業範囲内に近づけないでください
・延長パイプやハンドルを使用する場合は、掘削工具が建物、車両、設備などに接触・落下しないよう、周囲に十分な作業スペースを確保してください
・作業中断時は掘削穴を開放したまま放置せず、蓋をしてください。また第三者が近づかないよう安全に管理してください
・延長パイプを使用する場合、安全のため、地上での延長パイプの連結は1回につき最大3本までとしてください。4本以上を使用する場合は連結したままにせず、保持材を使用して分割して取り扱ってください
・使用中に吸い子や接続部、延長パイプ等に曲がり、変形、緩みなどの異常や違和感を感じた場合は、直ちに作業を中止し、状態を確認してください
・作業前に掘削場所の周辺状況や作業スペースを確認し、安全を確保したうえで作業してください
・岩や大きな石、岩盤を破砕する機能はありません
・地下水位や地層条件により、掘削しても水が出ない場合があります
・本製品は井戸枠内で使用する人力工具です。井戸枠が無い状態では使用しないでください。
・井戸枠を沈める工程では、別途ハンマー等を使用する場合があります
・本製品に井戸枠（VU75・VU100等）、延長パイプ、ハンドル、井戸ポンプ、配管部品等は含まれていません
・本製品にシャベル・ハンマーは含まれていません
