■商品詳細説明■

手掘りによる井戸掘り作業向けに、浅井戸での掘削に使用するシャベル・吸い子・土上げ機などをまとめた新品の井戸掘り機セットです。
DIYや家庭用途を想定した、人力で使用する井戸掘り機となります。

【ご購入前にご確認ください】
※本製品は人力で使用する工具ですが、耐久性を考慮した金属製のため重量があります。掘削開始時はシャベルとハンドルを組み合わせた状態で約1.7kgです。
掘り進めるにつれて延長パイプを接続するため、工具全体の重量が徐々に増し、延長パイプ4本使用時は工具によって約6.2～7.2kgとなります。
掘削時は工具自体の重量を活かしながら地層に力を伝えて掘り進めます。
掘削深さや地層条件によっては体力を要する場合があります。作業者の体力や地層条件によって掘削の難易度は大きく異なります。
商品ページや商品画像に記載の重量をご確認いただき、ご理解・ご納得のうえご購入をご検討ください。

本製品は、エスワンツールにて製作・構成したシャベルセットです。掘削工具の主要部品は金属製です。（延長パイプ保持材や土上げ機は木材と金属を使用しています。）

電動工具を使用せず、作業者が地層や掘削状況を確認しながら、工程に応じて作業を進めることができます。

本セットは、地表から1～2m程度で水が出る地域を想定した浅井戸向けの商品です。（地域により水が出る深さは異なります。）

実際の例として、地下1ｍ掘って水が出る地域にて、地表から約1mをシャベルで掘削して地下水を確認し、その後は井戸枠を入れ井戸枠内を吸い子で掘削して約3.7mまで掘り進め、井戸を完成させる事ができた地域があります。
※地下水位や地層条件など地域によって違う為、全ての地域で使用可能な商品ではございませんのでご注意ください。また1ｍで水が出た場合でも井戸が完成する深さは、その地域の地層によって変わります。

※井戸完成には、井戸ポンプ、配管部品、井戸枠、その他の道具が別途必要となります。
※本製品はシャベルと吸い子を中心とした井戸掘り機セットです。井戸完成までには各工程に応じて、別途工具や資材が必要となります。

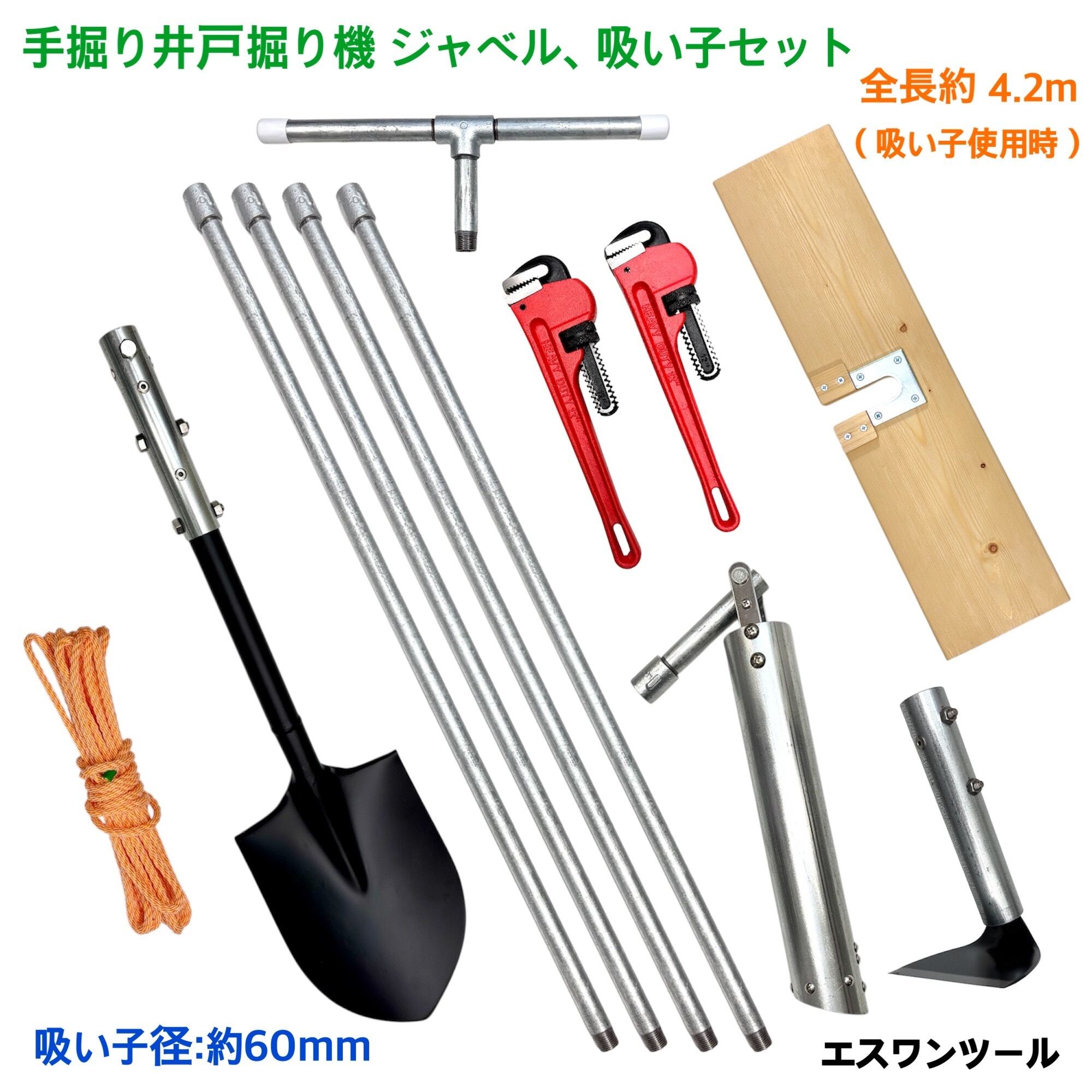

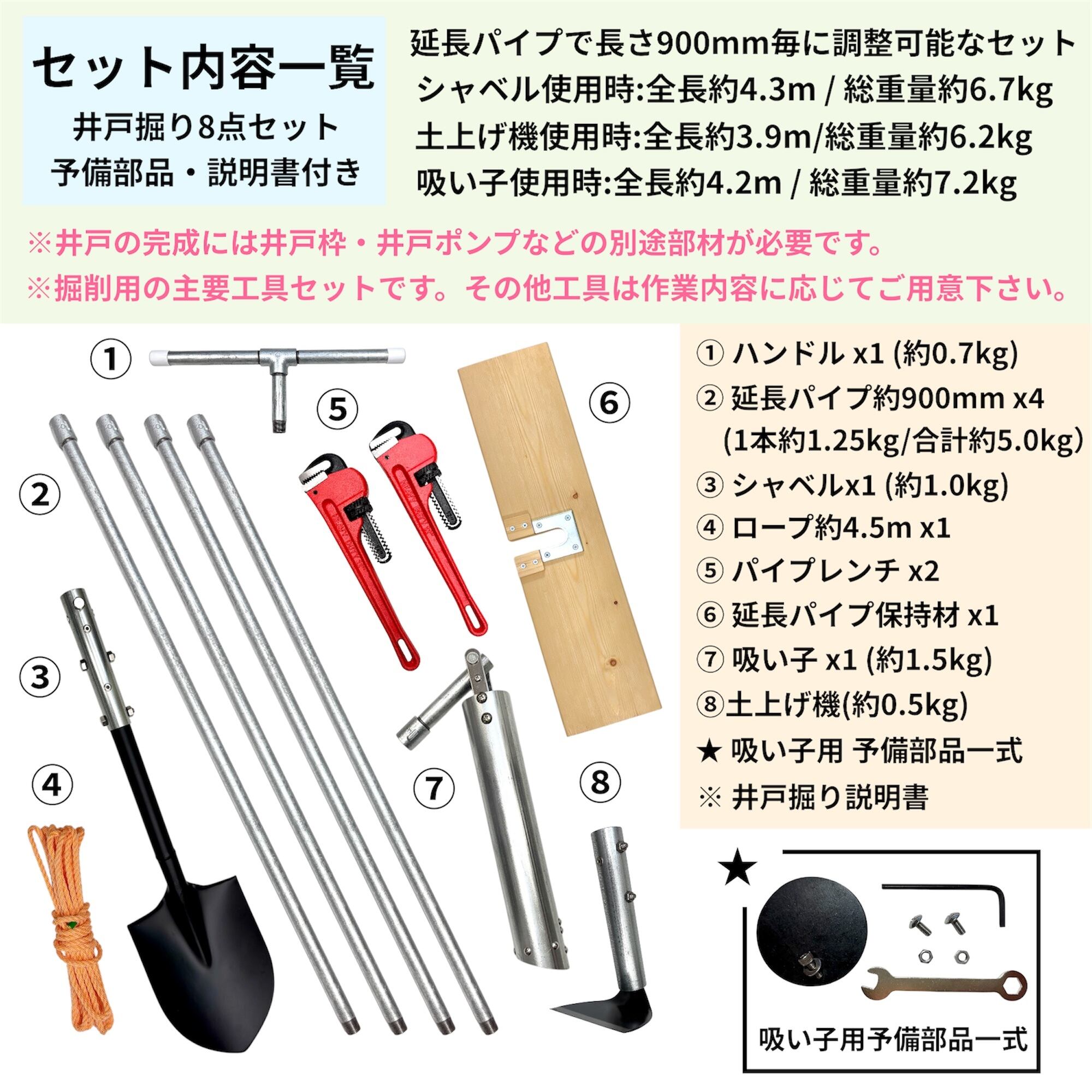

■ セット内容

・延長式シャベル
・吸い子 （交換弁・交換工具などの予備部品付き）
・土上げ機
・ハンドル
・延長パイプ（900mm）×4本
・延長パイプ保持材
・パイプレンチ
・ロープ
・説明書

手掘りで行う井戸掘り作業向けに構成した、エスワンツールの井戸掘り機セットです。

※付属のパイプレンチは市販品（汎用品）を使用しており、仕様や外観が異なる場合があります。

■ 使用時の全長・接続方式

ハンドルと延長パイプはネジ式で脱着可能です。
延長パイプの使用する本数を調整することで、掘削深さに応じた作業が行えます。

・シャベル使用時の全長：約4.3m
・吸い子使用時の全長：約4.2m
・土上げ機使用時の全長：約3.9m

延長パイプを4本使用した場合の重量は、
・シャベル使用時：約6.7kg
・吸い子使用時：約7.2kg
・土上げ機使用時：約6.2kg
となります。

エスワンツールでは、実際に10m程度の井戸掘削作業を行った経験があります。
その経験をもとに、手掘り井戸掘り作業向けの道具として加工・構成しています。

※本セットは、延長パイプ4本が付属した約4.0ｍ前後の掘削を想定した構成です。

■ 掘削工程に応じた工具の使い分け

掘削状況に応じて、延長式シャベル・土上げ機・吸い子を使い分けて作業します。

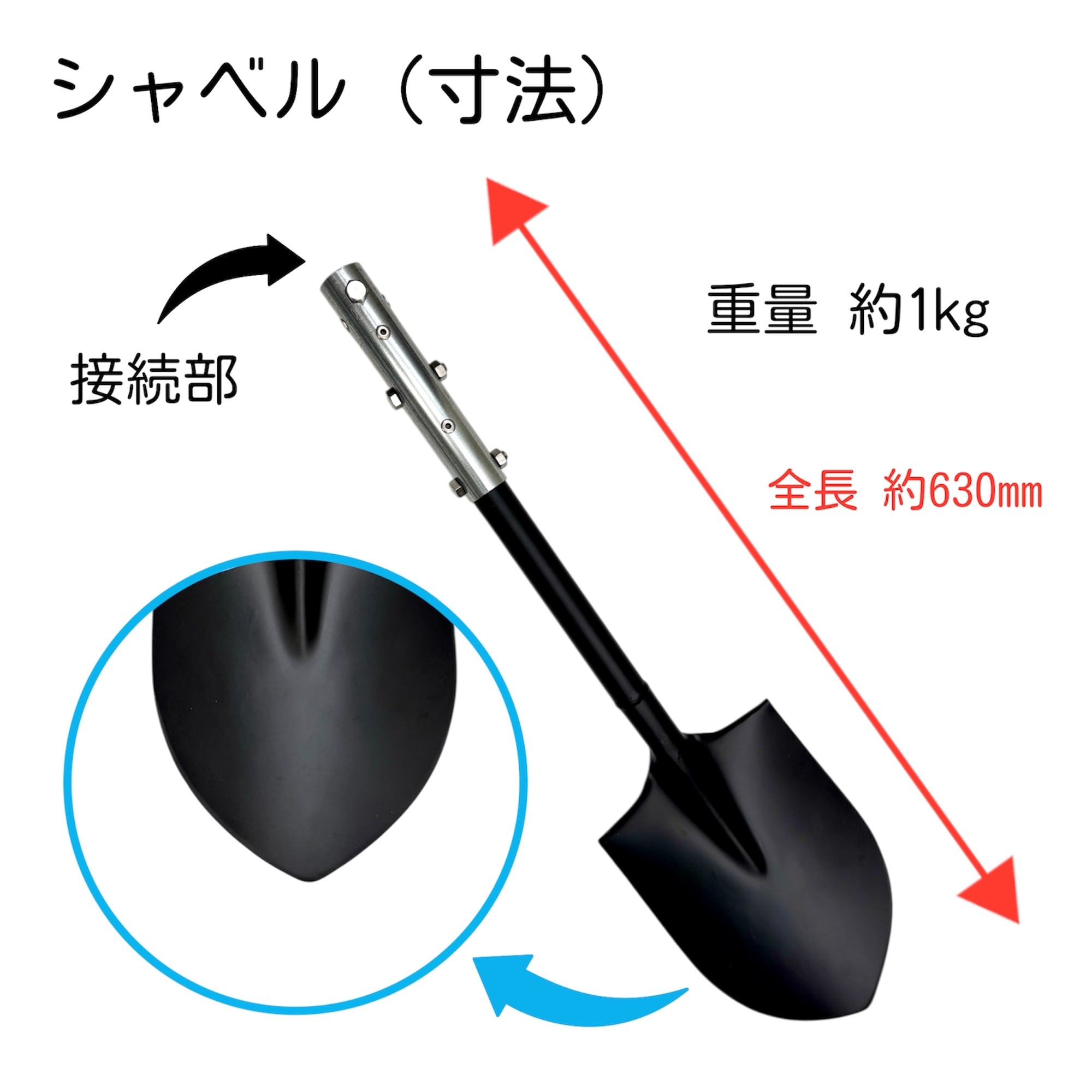

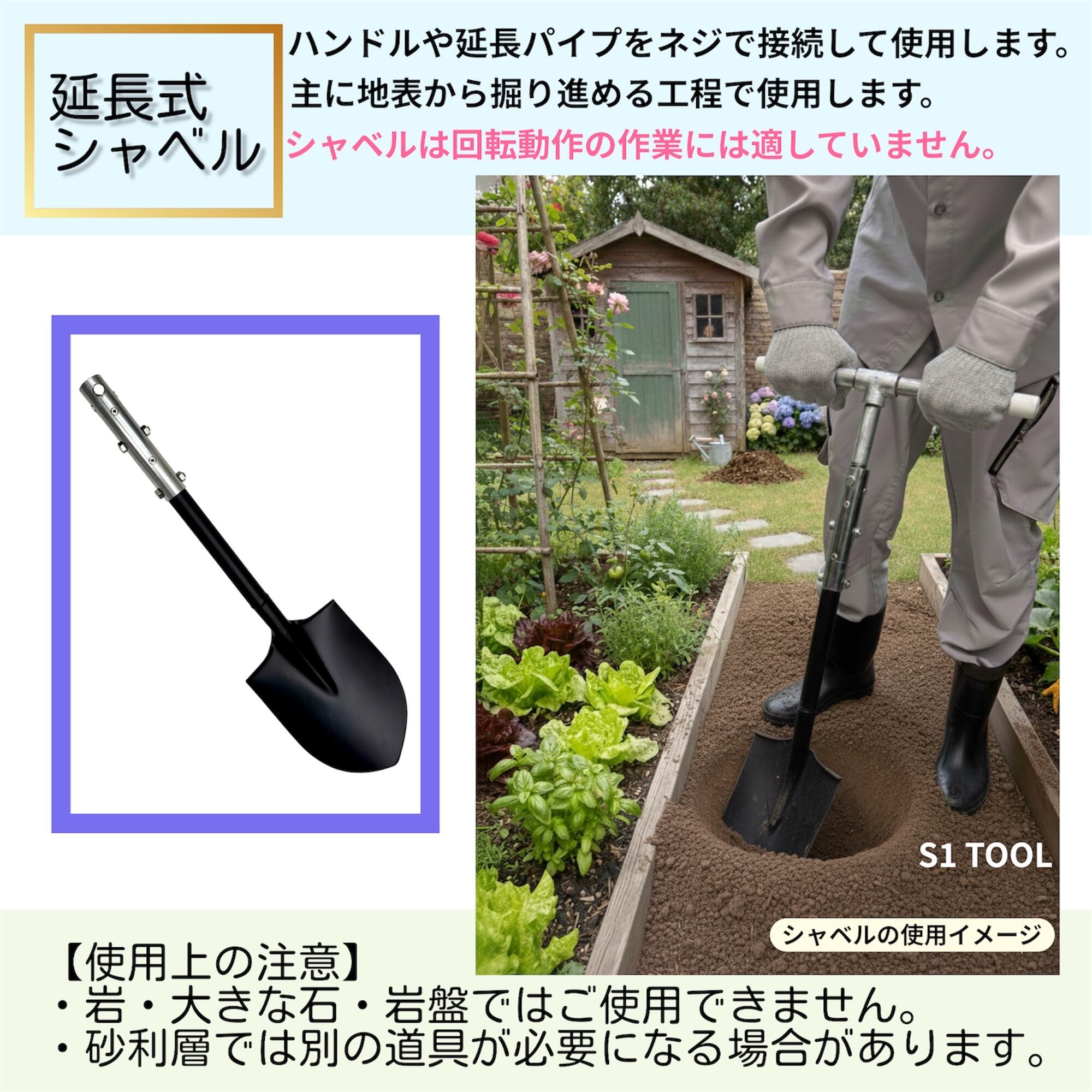

・延長式シャベル

延長式シャベルは、主に地表から掘り進める初期掘削や浅い層の掘削に使用します。
突く・差し込む・すくい上げるといった動作で土砂を掘り崩しながら作業を行います。
本製品は回転させて使用する工具ではありません。

本製品は、丸穴の直径または横長の穴の幅が約250mm以下で作業して下さい。
丸穴の直径が約250mmの場合、穴の内側にシャベルの角度を付けにくくなるため、1m以上の深さになると掘削しにくくなります。
一方、幅250mm以下の横長の穴にすることで、シャベルを左右から斜めに差し込みやすくなり、丸穴よりも掘削しやすくなる場合があります。

ですが、横長の穴でも穴が深くなるほど土砂を掘り崩す作業が難しくなります。また、掘削深さや地層条件、作業方法によって作業効率は大きく異なります。

穴を広げすぎると崩落や落下の危険が高まる場合があります。また、丸穴の直径や横長の穴の幅が250mmを超えると延長パイプ保持材が使用できなくなります。

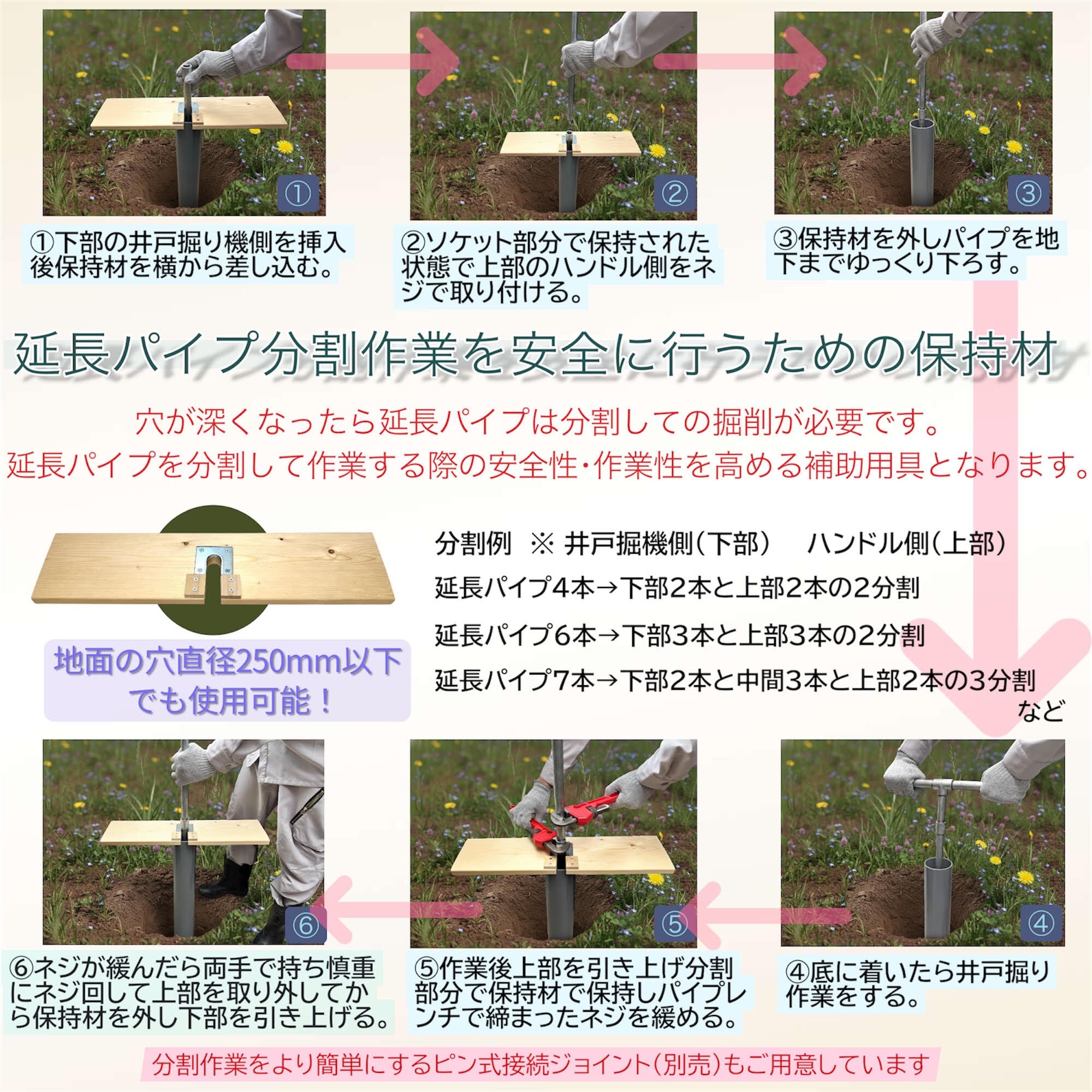

横長の穴で延長パイプ保持材を使用する場合は、保持材を横長の穴に対して直角に、安定した状態で設置し、延長パイプが穴幅の中央付近になるようにして使用してください。保持材がずれたり落下したりしないことを確認し、必要に応じてずれないよう固定してから使用してください。
※横長の穴では、必ず保持材を穴に対して直角に設置し、動かない状態で使用してください。
保持材を横長の穴と平行に設置すると、穴の中へ落下するおそれがあります。

安全のため、穴は必要以上に広げないで下さい。

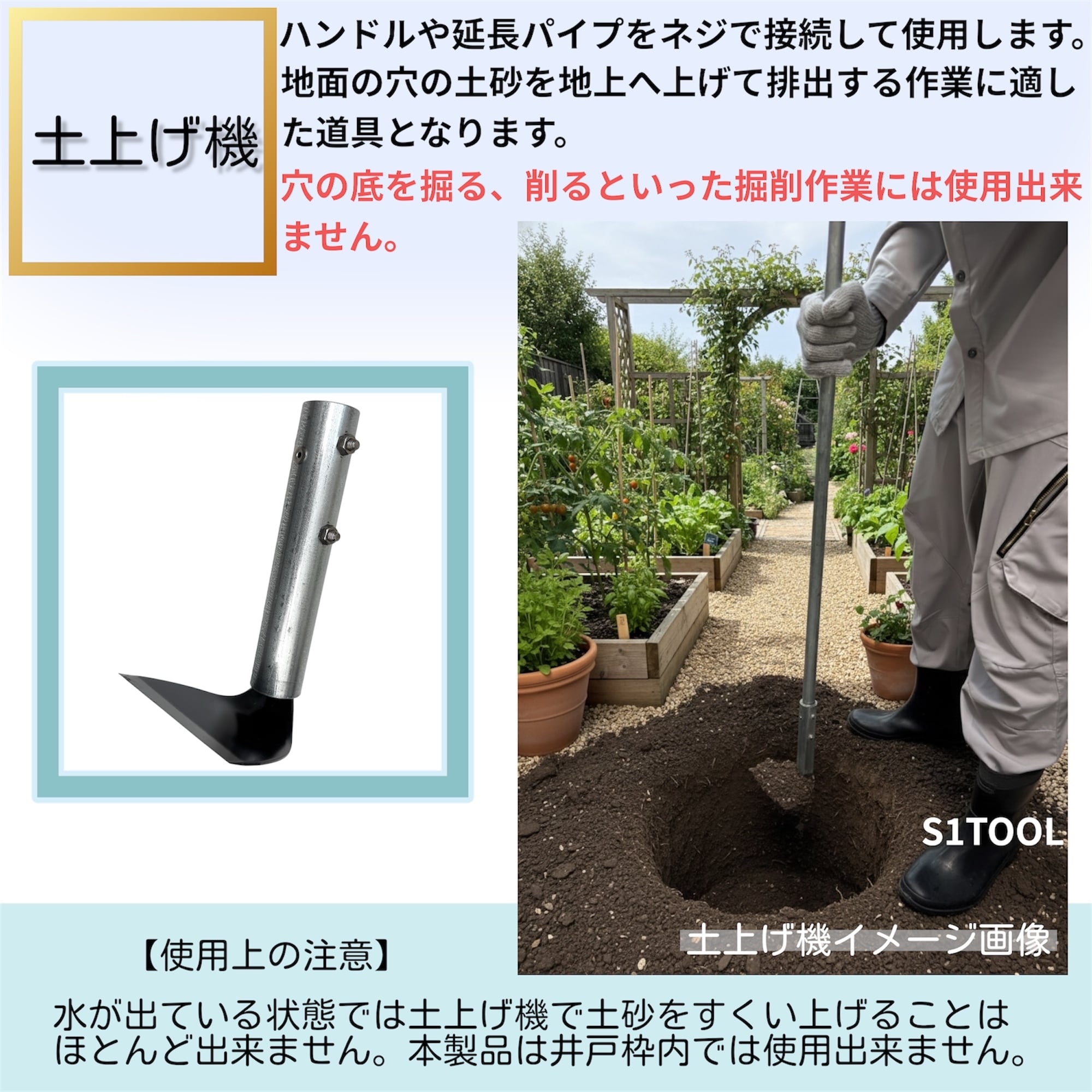

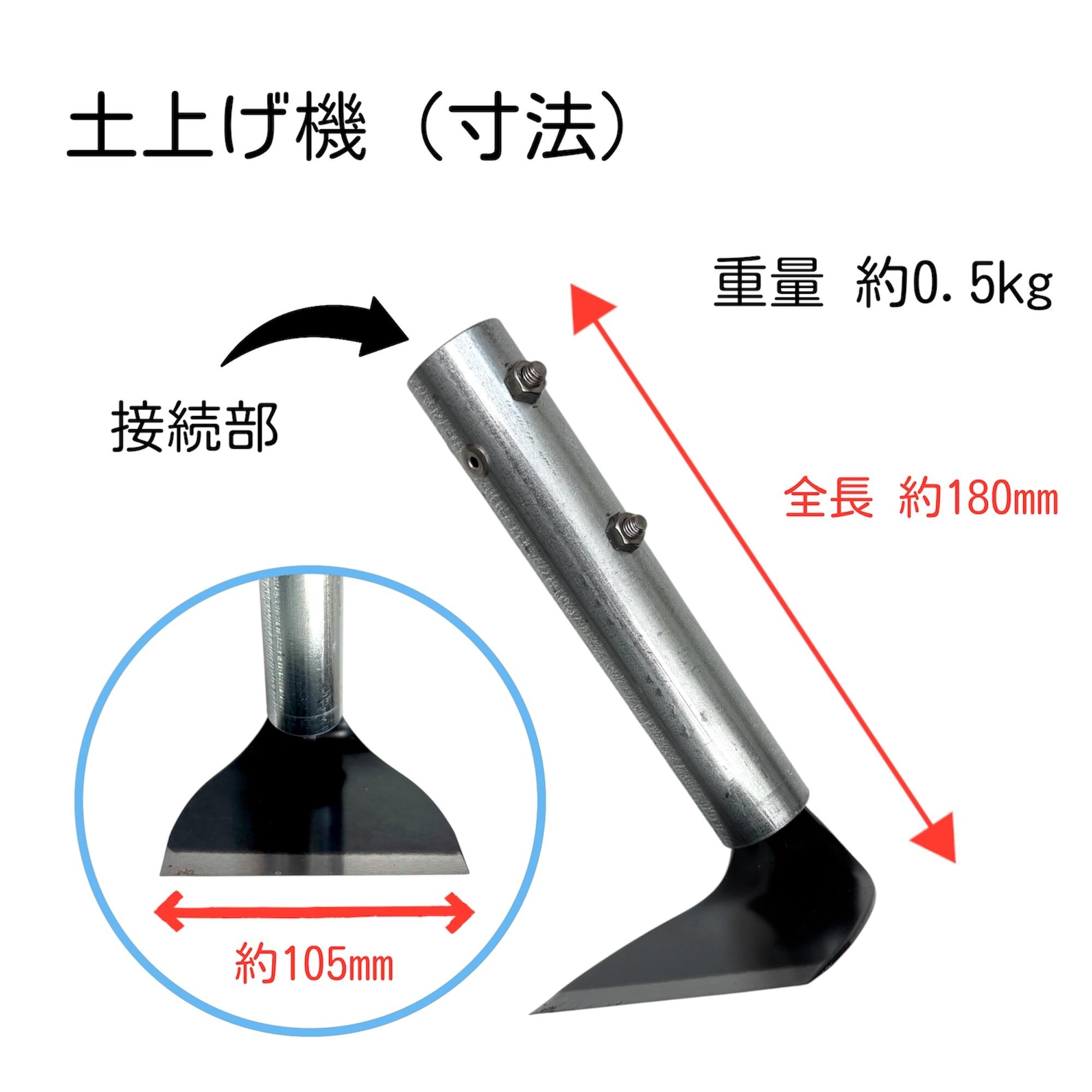

・土上げ機

シャベルで土砂を掘り崩した後、土上げ機を使用して土砂を地上へ引き上げます。
土上げ機は、シャベルでほぐした土砂を穴の隅に寄せ、高く積み上げた状態で横から差し込み、土砂をすくい上げて地上に排出します。

「シャベルでほぐす」「土上げ機で上げる」という工程を繰り返しながら掘削作業を進めます。

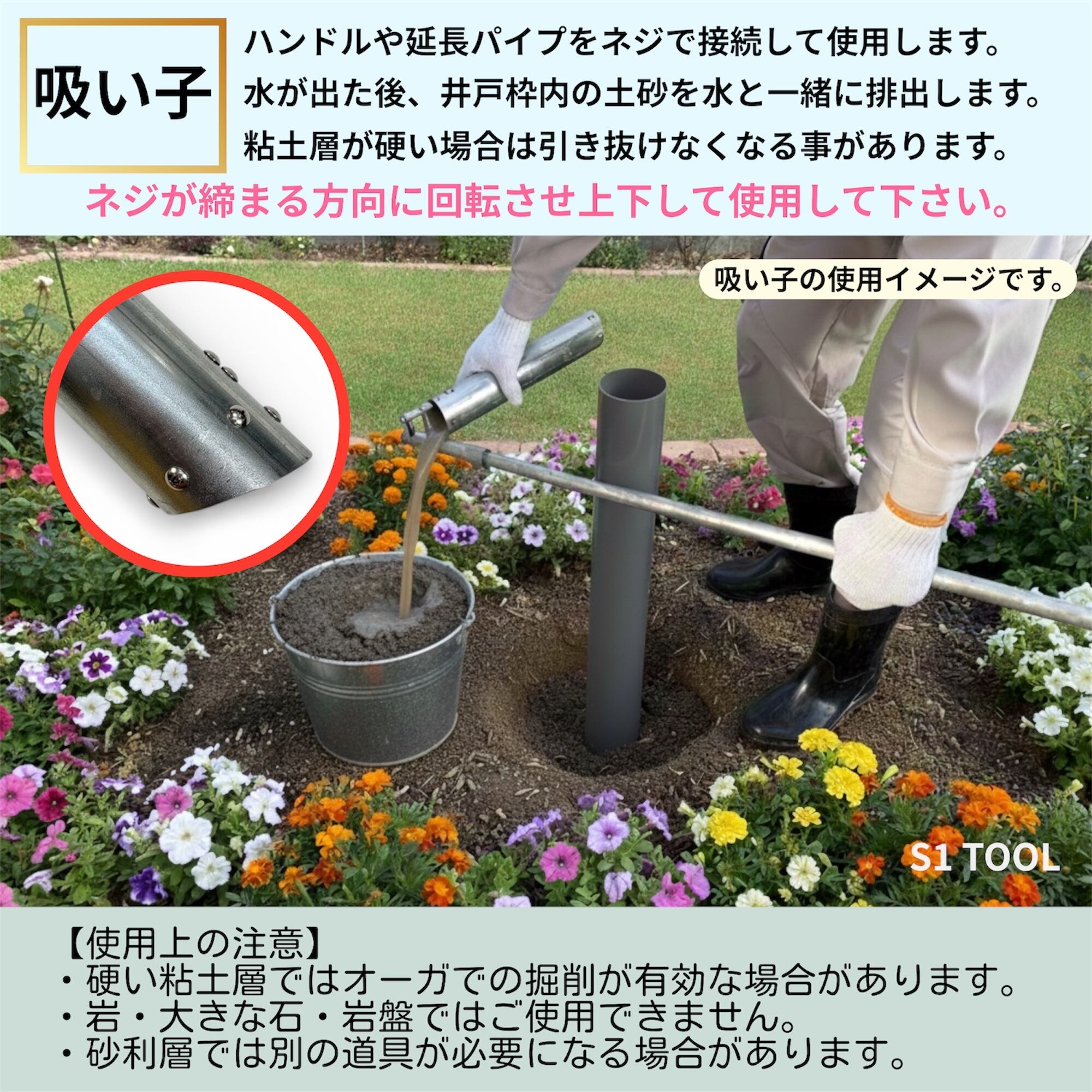

・吸い子

水のある層で使用します。

井戸枠内に入れて回転動作や上下動作を行い、土砂を水と一緒に内部に取り込み、地上に引き上げて排出します。

※吸い子は井戸枠内専用です。

※硬い粘土層では吸い子で掘れにくい場合があり、その際は水がある場合でも別売りのオーガを使用する事があります。

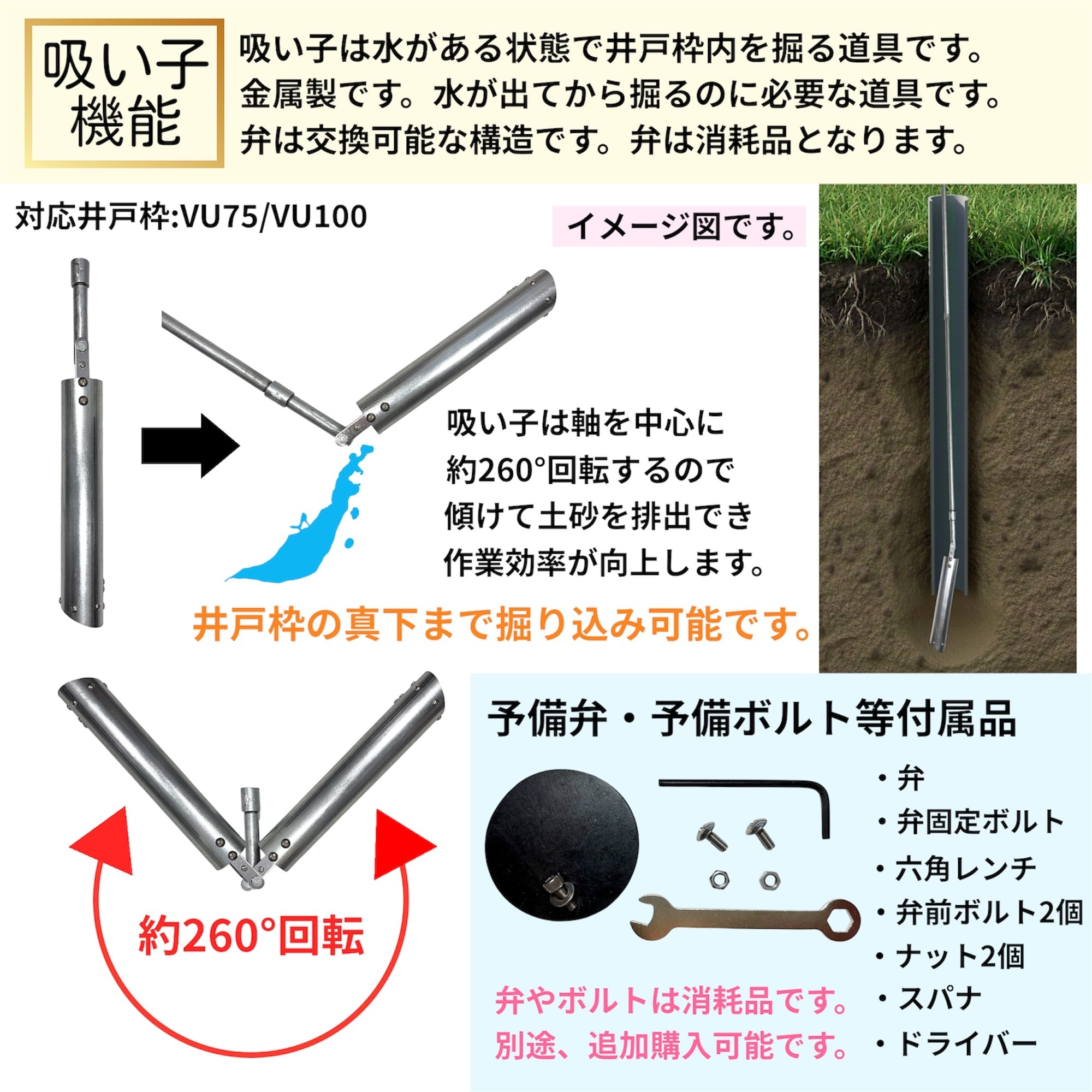

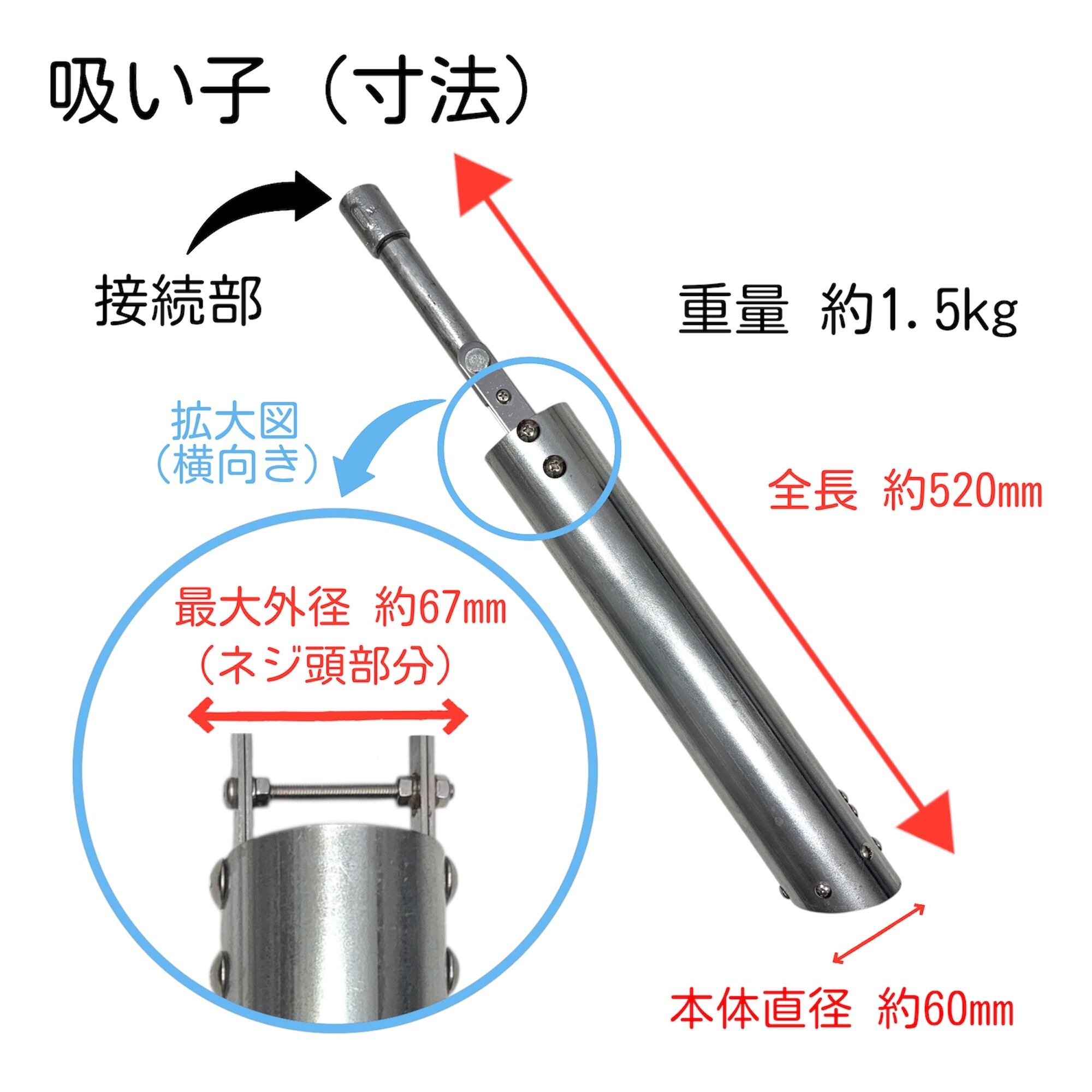

■ 吸い子の構造・使用範囲

・軸を中心に約260度回転する構造で、地上での土砂排出がしやすくなっています
・吸い子は井戸枠内専用です（対応井戸枠：VU75・VU100）
・吸い子本体径：約60mm
・ボルト等を含む最大外径：約67mm

井戸底や井戸枠直下の土砂を掘り崩し、井戸枠を沈める工程に使用できます。
弁は使用状況や地層条件により摩耗するため、消耗部品となります。

■ 構造・重量・作業方法について

主要部品は金属製です。
重量を活かした掘削作業が可能で、地層条件によっては、土砂に力が伝わりやすく、崩しながら掘り進めやすくなる場合があります。
使用する延長パイプの本数により、重量は変化します。

延長パイプは保持材で保持しながら分割して掘削作業を行います。
パイプの脱着や固定にはパイプレンチを使用します。
掘削工具やパイプの吊り下げ、工具の落下防止にはロープを使用して慎重に作業を行ってください。

※本セットの一部には、汎用品部材をベースに加工したパーツを使用しています。

延長パイプを長く連結した状態では、横方向から大きな力が加わるとパイプやネジ接続部が曲がったり変形したりするおそれがあります。
安全のため、延長パイプは1回の連結を最大3本までとして下さい。
4本以上を使用する場合は連結したままにせず、付属の保持材を使用して2分割するなど分割して取り扱ってください。
保持材を使用して延長パイプを分割して取り扱うことで、4本以上の延長パイプを使用した深掘り作業にも対応できます。
使用中にパイプやネジ接続部に曲がり、変形、緩みなどの異常や違和感を感じた場合は、直ちに作業を中止し、状態を確認してください。

■ 井戸の掘り方の説明書と各工具の使用方法の説明書について

井戸の掘り方は、付属の説明書（約30ページ）にて、文章と図を用いて詳しく解説しています。
また、各工具の使用方法についても、それぞれ専用の説明書をお付けしています。
実際の掘削作業をもとに作成した内容ですので、各工程を確認しながら井戸掘り作業を進めていただけます。
説明書には、井戸完成後の一般的な配管例のほか、普段は電動ポンプを使用し、停電時や災害時には手押しポンプへ切り替えて使用する一例についても、図と文章で掲載しています。
※手押しポンプ・電動ポンプ・蛇口・配管部品・切替バルブ等は本製品には付属していません。
井戸掘りに挑戦される方に、少しでも分かりやすく作業を進めていただけるよう、実際の掘削経験をもとに説明書を作成しています。

■ ご注意

・掘削場所によっては、地中に給排水管・ガス管・電線・通信ケーブルなどの埋設物がある場合があります。掘削前に周辺状況をご確認いただき、埋設物がある場所では掘削しないでください
・石や木の根など表層に障害物がある場合は、必要に応じてシャベルや別の工具等を使用して慎重に掘削してください。
・作業時はヘルメット、作業用手袋、安全靴、保護メガネ等の保護具を着用し、安全に配慮して無理な作業は行わないでください
・安全のため、掘削穴の中に入って作業しないでください
・掘削穴の周囲の状態を確認し、崩落等の危険がないように、必要に応じて足場を作り安全に作業してください
・井戸掘り作業では長い延長パイプを扱うため、作業者以外の人を作業範囲内に近づけないでください
・延長パイプ、ハンドル、掘削工具などが建物、車両、設備などに接触・落下しないよう、周囲に十分な作業スペースを確保してください
・作業中断時は掘削穴を開放したまま放置せず、蓋をしてください。また第三者が近づかないよう安全に管理してください
・安全のため、地上での延長パイプは1回の連結を最大3本までとし、4本以上を連結した状態で取り扱わないでください。
・作業前に掘削場所の周辺状況や作業スペースを確認し、安全を確保したうえで作業してください
・岩や大きな石、岩盤を破砕する機能はありません。岩盤や大きな石が多い地層では掘削できません
・地下水位や地層条件により、掘削しても水が出ない場合があります
・本製品は人力による手掘り井戸用の井戸掘り機です
・井戸枠を沈める工程では、別途ハンマー等を使用する場合があります
・本製品に井戸枠（VU75・VU100等）は含まれていません
・井戸ポンプ、配管部品、その他工具は付属していません
（本セットにハンマーは含まれていません）
