■商品詳細説明■

手掘りによる井戸掘り作業で、水のない層や硬い粘土層の掘削に使用するオーガセット（吸い子なし）です。
DIYや家庭用途を想定した、人力で使用する新品の井戸掘り機セットです。

※本セットは井戸完成までに必要な工具をすべて含むフルセットではありません。
主に井戸の初期掘削、水のない層の掘削、地下水が出るまでの掘削、井戸枠挿入後の硬い粘土層の掘削などに使用します。
水がある層の掘削や井戸完成までの作業には、別売りの吸い子等の工具をご使用ください。

【ご購入前にご確認ください】
※本製品は人力で使用する工具ですが、耐久性を考慮した金属製のため重量があります。掘削開始時はオーガ80mmとハンドルを組み合わせた状態で約2.2kgです。
掘り進めるにつれて延長パイプを接続するため、工具全体の重量が徐々に増し、延長パイプ6本使用時は約10kgとなります。掘削時は工具自体の重量を活かしながら地層に力を伝えて掘り進めます。
掘削深さや地層条件によっては体力を要する場合があります。作業者の体力や地層条件によって掘削の難易度は大きく異なります。
商品ページや商品画像に記載の重量をご確認いただき、ご理解・ご納得のうえご購入をご検討ください。

本製品は、エスワンツールにて製作・構成したオーガセットです。掘削工具は金属製です。（延長パイプ保持材は木材と金属を使用しています。）

電動工具を使用せず、作業者が地層や掘削状況を確認しながら、工程に応じて作業を進めることができます。

※本製品はオーガを中心としたセットです。井戸完成までには各工程に応じて、別途工具や資材が必要となります。

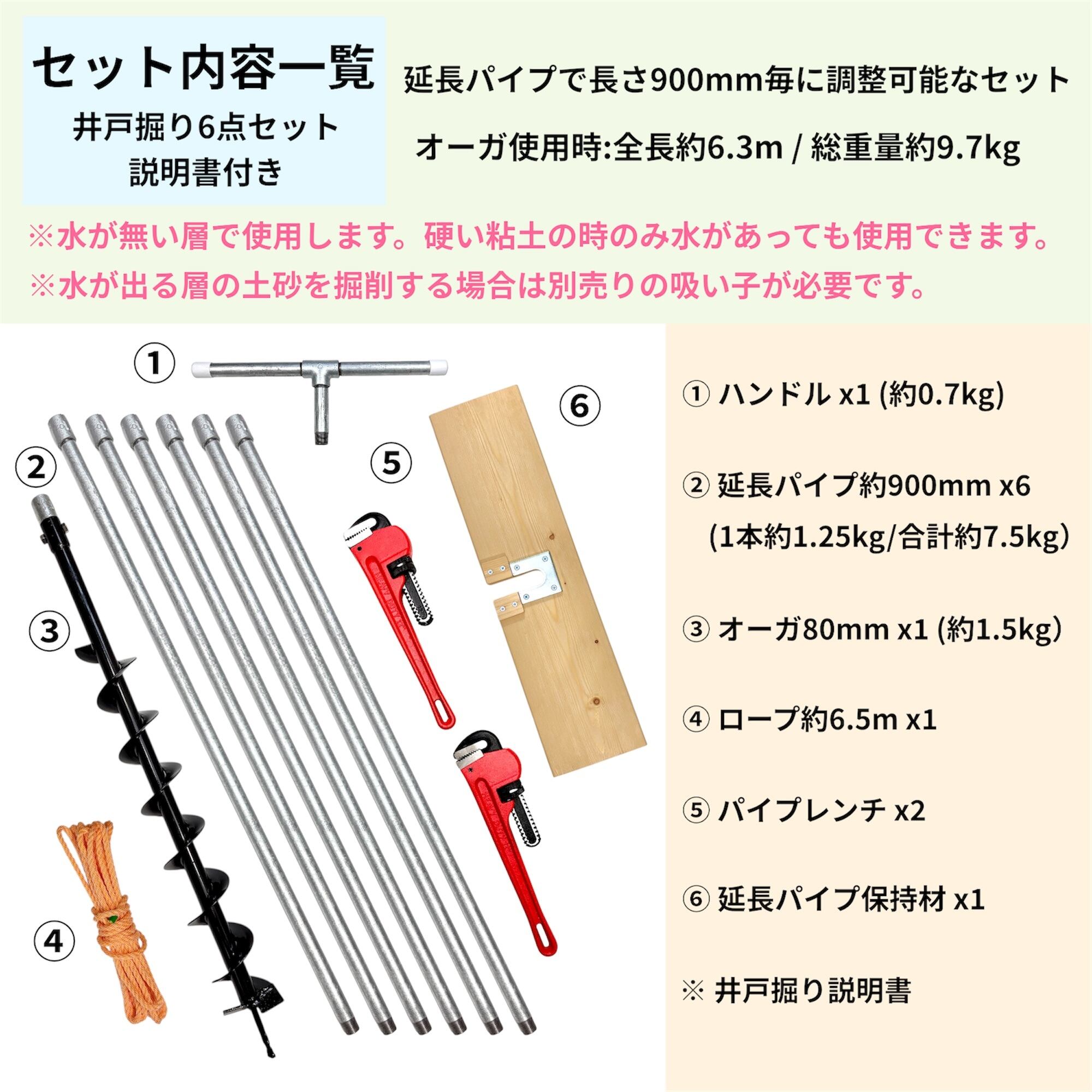

■ セット内容

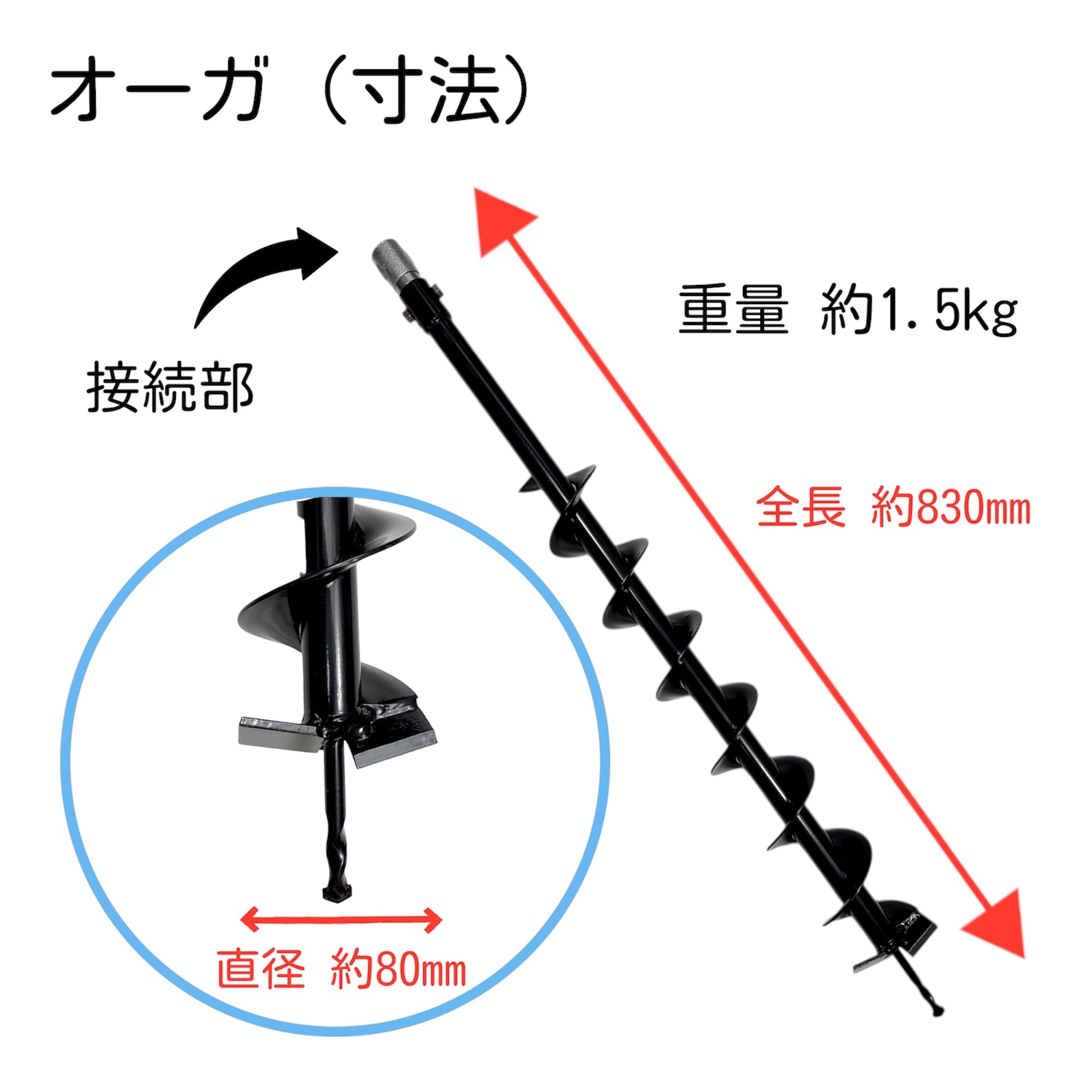

・オーガ（径80mm）
・ハンドル
・延長パイプ（900mm）×6本
・延長パイプ保持材
・パイプレンチ
・ロープ
・説明書

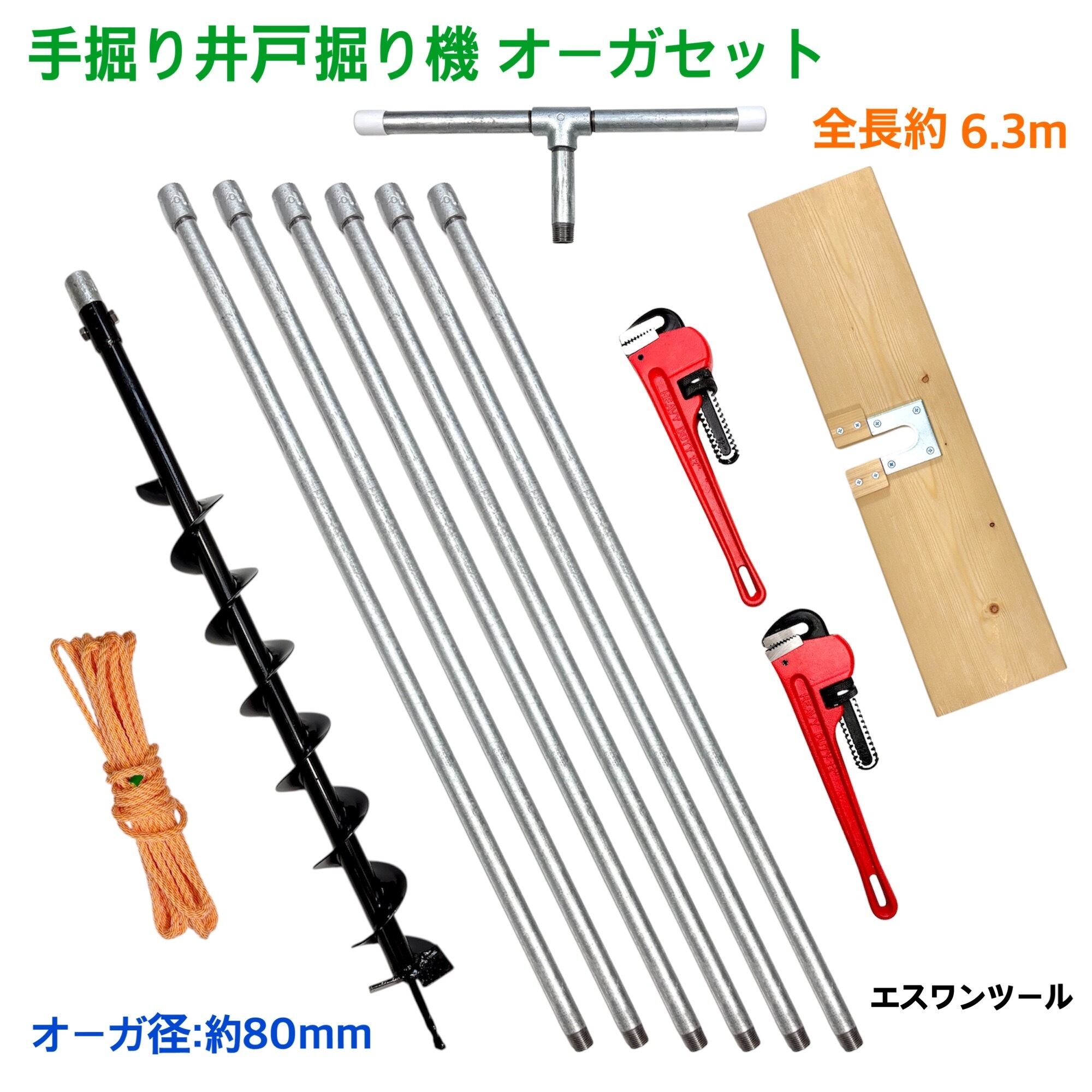

手掘りで行う井戸掘り作業向けに構成した、エスワンツールのオーガセット（吸い子なし）です。

※付属のパイプレンチは市販品（汎用品）を使用しており、仕様や外観が異なる場合があります。

■ 使用時の全長・接続方式

ハンドルと延長パイプはネジ式で脱着可能です。
延長パイプの使用する本数を調整することで、掘削深さに応じた作業が行えます。

・オーガ使用時の全長：約6.3m

延長パイプを6本使用した場合の重量は約10kgとなります。
保持材を使用し、地上で延長パイプを2分割または3分割しながら掘削作業を進めます。

エスワンツールでは、実際に10m程度の井戸掘削作業を行った経験があります。
その経験をもとに、手掘り井戸掘り作業向けの道具として加工・構成しています。

※本セットは、延長パイプ6本を付属した約6.3ｍ掘削を想定した構成です。

■ オーガの用途と使用方法

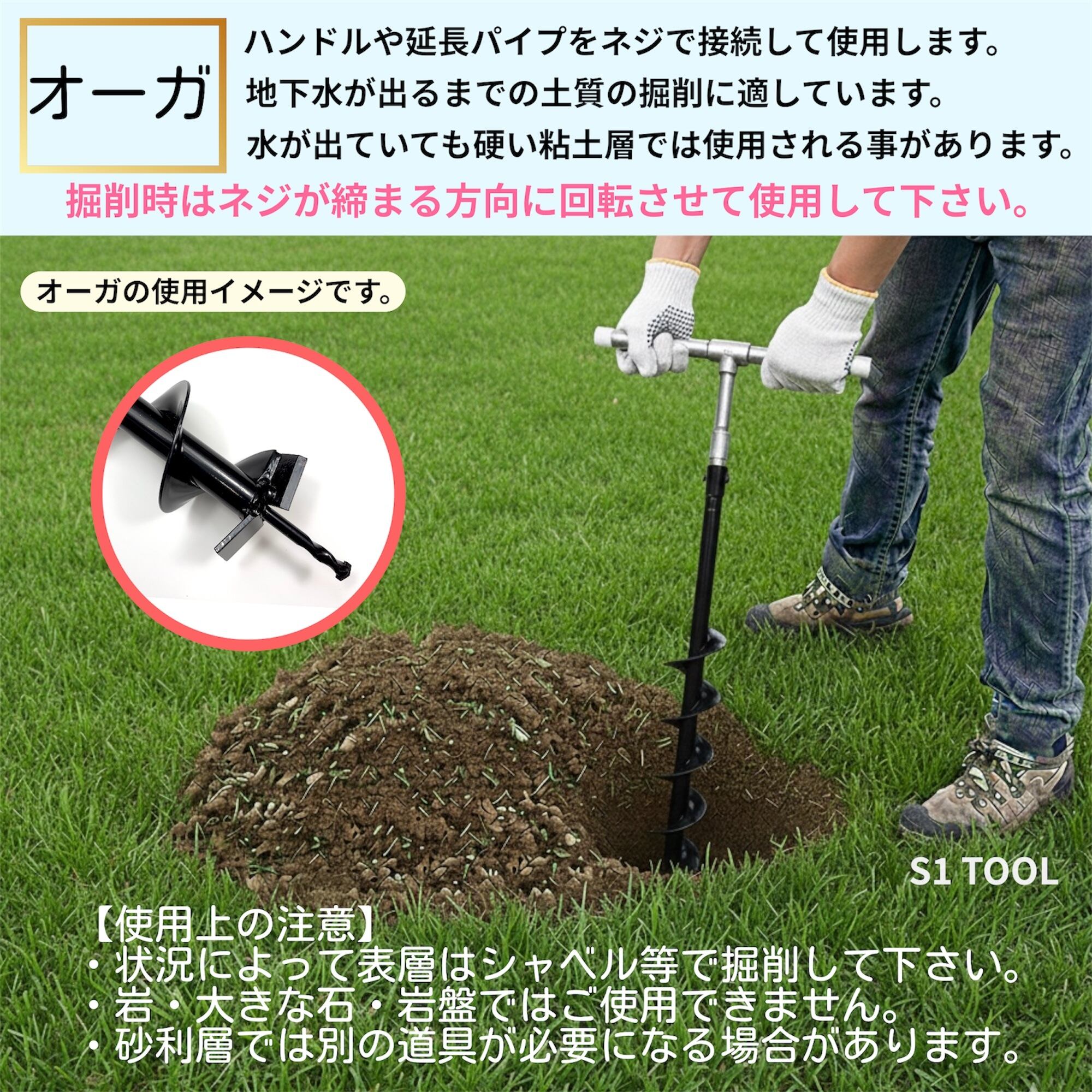

オーガ（径80mm）は主に、水の湧き出ていない層や硬い粘土層で使用します。

ネジの締まる方向に回転させて掘削し、螺旋部に保持した土砂を地上に引き上げて排出します。

通常、水がある層では土砂が水で流れて掘削しにくくなる場合がありますが、
硬い粘土層では、水がある場合でもオーガを使用して掘り進めることがあります。

また、径80mmのオーガは、VU100の井戸枠内での使用も可能です。※VU75の井戸枠内では使用できません。

■ 構造・重量・作業方法について

主要部品は金属製です。
重量を活かした掘削作業が可能で、地層条件によっては、土砂に力が伝わりやすく、崩しながら掘り進めやすくなる場合があります。
使用する延長パイプの本数により、重量は変化します。

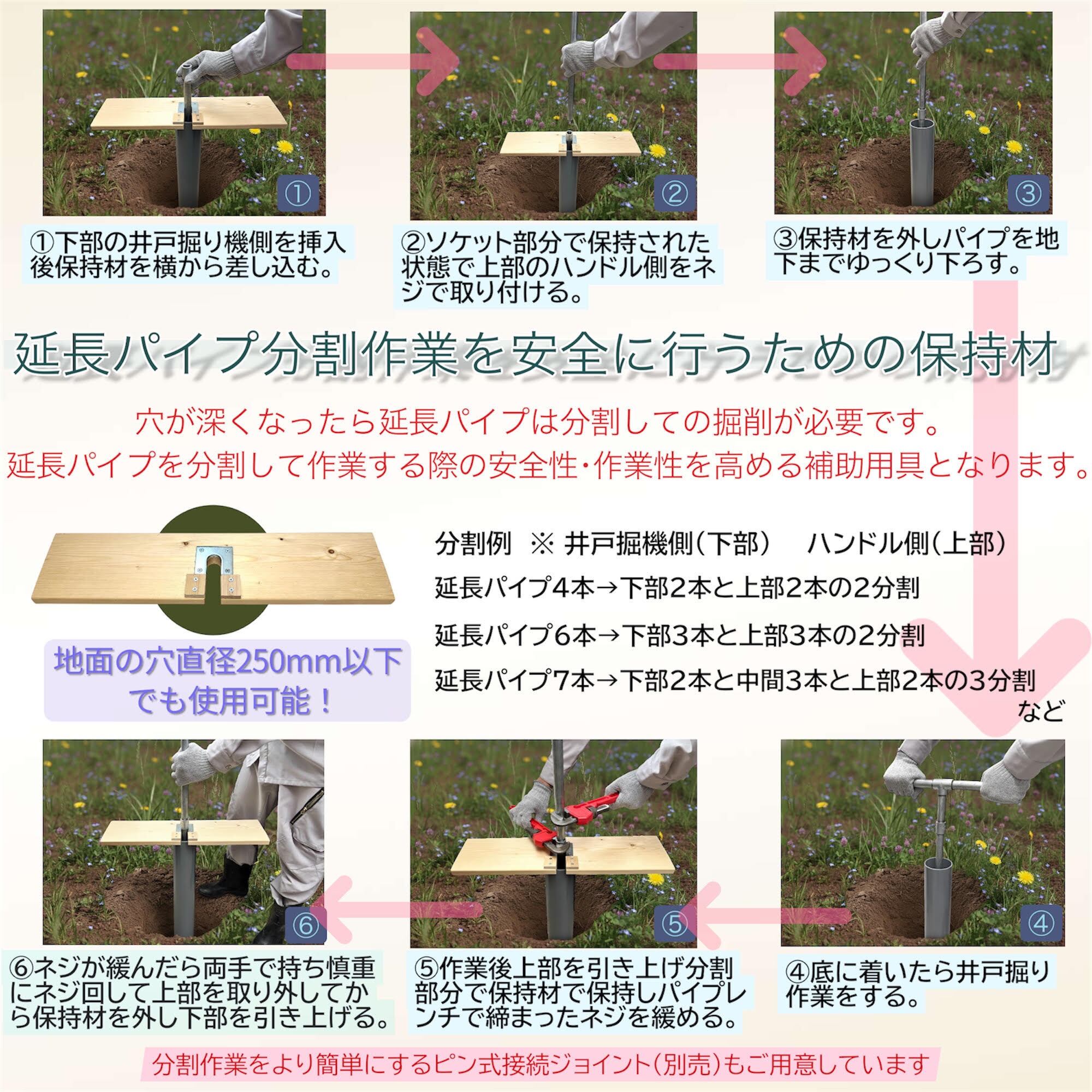

延長パイプは保持材で保持しながら分割して掘削作業を行います。
パイプの脱着や固定にはパイプレンチを使用します。
掘削工具やパイプの吊り下げ、工具の落下防止にはロープを使用して慎重に作業を行ってください。

延長パイプを長く連結した状態では、横方向から大きな力が加わるとパイプやネジ接続部が曲がったり変形したりするおそれがあります。
安全のため、地上での延長パイプは1回の連結を最大3本までとして下さい。
4本以上を使用して深く掘削する場合は、地上では4本以上を連結した状態で取り扱わないでください。付属の保持材を使用して2分割や3分割するなど分割して取り扱ってください。
保持材を使用して延長パイプを分割して取り扱うことで、4本、5本、6本などより多くの延長パイプを使用した深掘り作業にも対応できます。
使用中にパイプやネジ接続部に曲がり、変形、緩みなどの異常や違和感を感じた場合は、直ちに作業を中止し、状態を確認してください。

■ 井戸の掘り方の説明書と各工具の使用方法の説明書について

井戸の掘り方は、付属の説明書（約30ページ）にて、文章と図を用いて詳しく解説しています。
また、各工具の使用方法についても、それぞれ専用の説明書をお付けしています。
実際の掘削作業をもとに作成した内容ですので、各工程を確認しながら井戸掘り作業を進めていただけます。

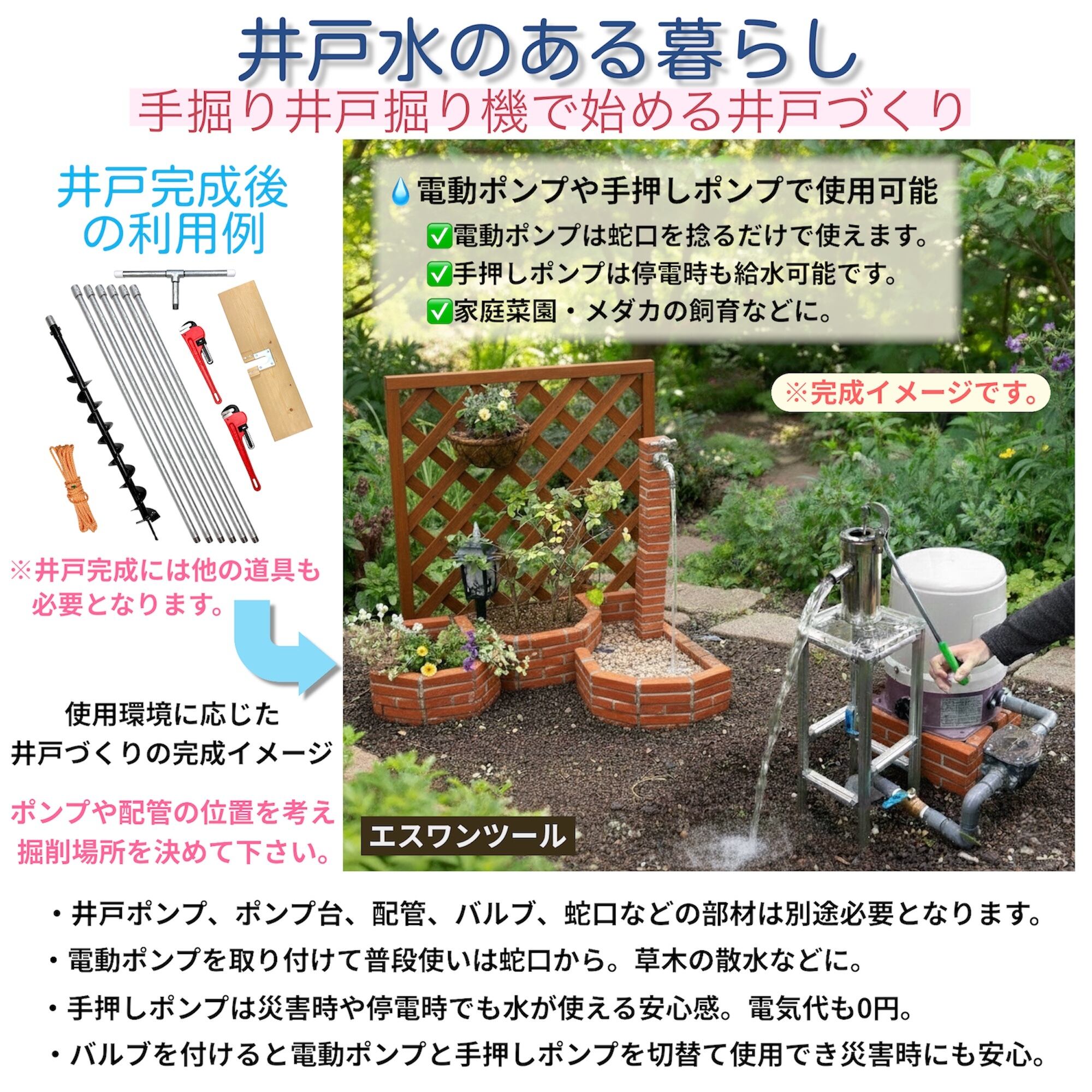

説明書には、井戸完成後の一般的な配管例のほか、普段は電動ポンプを使用し、停電時や災害時には手押しポンプへ切り替えて使用する一例についても、図と文章で掲載しています。
※手押しポンプ・電動ポンプ・蛇口・配管部品・切替バルブ等は本製品には付属していません。
井戸掘りに挑戦される方に、少しでも分かりやすく作業を進めていただけるよう、実際の掘削経験をもとに説明書を作成しています。

■ ご注意

・掘削場所によっては、地中に給排水管・ガス管・電線・通信ケーブルなどの埋設物がある場合があります。掘削前に周辺状況をご確認いただき、埋設物がある場所では掘削しないでください
・石や木の根など表層に障害物がある場合は、必要に応じてシャベル等で慎重に掘削してください。（本セットにシャベルは含まれていません）
・作業時はヘルメット、作業用手袋、安全靴、保護メガネ等の保護具を着用し、安全に配慮して無理な作業は行わないでください
・安全のため、掘削穴の中に入って作業しないでください
・掘削穴の周囲の状態を確認し、崩落等の危険がないように、必要に応じて足場を作り安全に作業してください
・井戸掘り作業では長い延長パイプを扱うため、作業者以外の人を作業範囲内に近づけないでください
・延長パイプやハンドルや掘削工具が建物、車両、設備などに接触・落下しないよう、周囲に十分な作業スペースを確保してください
・作業中断時は掘削穴を開放したまま放置せず、蓋をしてください。また第三者が近づかないよう安全に管理してください
・安全のため、地上での延長パイプは1回の連結を最大3本までとし、4本以上を連結した状態で取り扱わないでください。
・作業前に掘削場所の周辺状況や作業スペースを確認し、安全を確保したうえで作業してください
・岩や大きな石、岩盤を破砕する機能はありません。岩盤や大きな石が多い地層では掘削できません
・地下水位や地層条件により、掘削しても水が出ない場合があります
・本製品は人力による手掘り井戸用の井戸掘り機です
・井戸枠を沈める工程では、別途ハンマー等を使用する場合があります
・本製品に井戸枠（VU75・VU100等）は含まれていません
・井戸ポンプ、配管部品、その他工具は付属していません
（本セットにシャベル・ハンマーは含まれていません）
